ID:0000401、系統的思想
系統的思想從古到今一直發生著演變。中國古代文化中的系統思想主要體現在對世界的認識和解釋上，如《道德經》中的“道生一，一生二，二生三，三生萬物”，論證了世間萬物由要素組成，要素之間存在相互聯系相互作用；又如春秋戰國諸子百家對軍事、自然、社會等現象進行討論，形成了中國獨有的軍事、自然科學和社會倫理體系，并將其應用于具體的工程項目。近現代西方的系統思想則更關注系統的運行規律，其數學、物理、化學、生物學等基礎科學和自然科學的發展，使人類對自然系統的組成、要素關系和運行規律等方面的認識取得了突破性成果，發展和完善了科學的方法論。
2、系統的定義
這里引用錢學森的觀點給出“系統”的定義：系統是由相互作用相互依賴的若干部分結合而成的、具有特定功能的有機整體，而且這個有機整體又是它從屬的更大系統的組成部分。由此可以提煉出認識一個系統的關鍵點在于組成系統的要素和各要素如何相互作用。根據系統層次結構的復雜程度，可以將系統分為簡單系統和復雜系統：直接由要素構成的兩層次系統稱為簡單系統，由多層子系統按照一定結構構成的系統稱為復雜系統。例如，中國載人航天工程就是一個復雜系統，由航天員系統、空間應用系統、載人飛船系統、貨運飛船系統、長征二號F運載火箭系統、長征七號運載火箭系統、長征五號B運載火箭系統、酒泉發射場系統、文昌發射場系統、測控通信系統、空間實驗室系統、空間站系統、著陸場系統和光學艙系統等十四大系統組成，各個系統又由若干個子系統構成，如測控通信系統就包含雷達系統、光學系統等子系統。

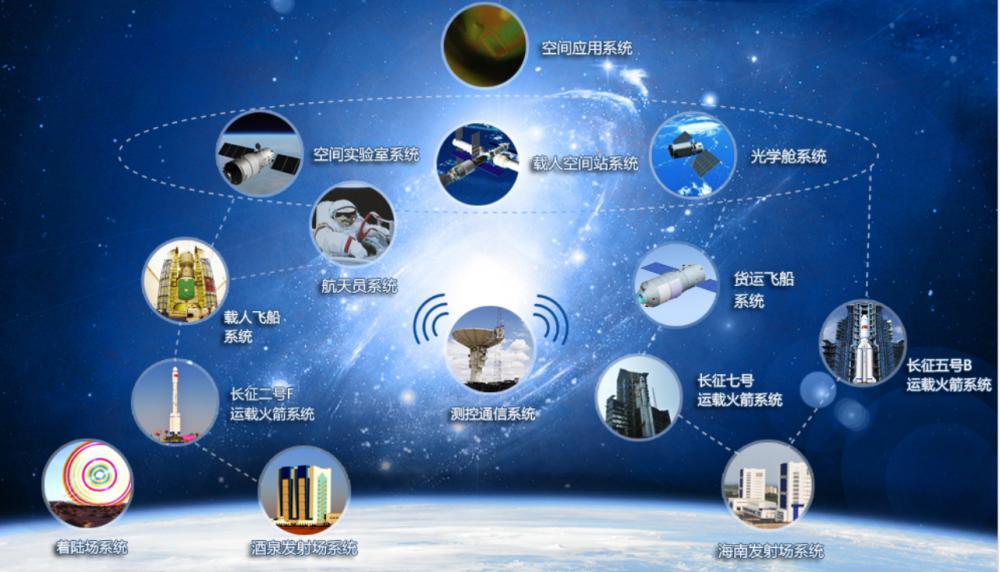

圖1 中國載人航天工程系統組成
此外，按照時間和狀態變量的取值特性，可以將系統分為連續、離散系統和混合系統狀態變量隨時間連續變化的系統稱為連續系統；時間變量和狀態變量均只取有限個離散值的系統稱為離散系統；兼具連續和離散成分的系統稱為混合系統。按照系統要素之間的關系或模型的形式，可以將系統分為線性系統和非線性系統：要素之間的關系能夠用線性數學模型描述的系統稱為線性系統，否則稱為非線性系統。除此之外，還有其他的對系統的分類方式，如封閉系統和開放系統、動態系統和靜態系統等。
[1]中國載人航天官方網站 中國載人航天工程網 http://www.cmse.gov.cn/gygc/xtzc/htyxt/。
[2] 錢學森．論宏觀建筑與與微觀建筑：杭州出版社，2001
為了研究、分析、設計和實現一個系統，必然需要進行對系統的試驗。試驗的方法可以分為兩大類：一種是直接在真實系統上進行試驗，一種則是根據系統的組成要素和要素間的相互作用，將系統抽象為模型，對模型進行試驗。系統模型通常分為物理模型、概念模型和數學模型。本文重點論述基于數學模型描述的系統。
通過對系統建模進行試驗和結果分析，就是所謂的“系統仿真”。直接在真實系統上進行試驗，顯然更有助于系統的研究分析，而系統仿真不可能完全符合系統實際運行情況，那么為什么要進行系統仿真呢？一言以蔽之，系統仿真為系統設計和系統分析提供了成本較低的有力支持。
以載人航天工程為例，其一，在系統設計階段，真實的系統尚未建立，如何了解和驗證系統的性能？載人航天作為舉國體制下的重要工程，牽一發而動全身，在給出最終系統方案之前，必然要先確定所采用方案中系統的性能，但若為每一個方案都搭建一套真實的系統，在資源和人力上顯然是不可承受的，系統仿真在這種情況下就為系統設計提供了有力支持；其二，在真實系統上進行試驗可能引起系統破壞或故障，如果用真實的飛船搭載火箭進行發射試驗，過程中不可避免會對系統產生破壞，其成本必然是高昂的，通過系統仿真可以減少試驗成本；其三，在實際的發射過程會遇到各種復雜的隨機問題，如何在試驗階段對其進行預測和提出解決方案呢？另一方面，某些系統在多次實驗中要求相同的試驗條件，如此才能更好地評估性能和發現問題，這在實際環境下是不可能實現的，而系統仿真則可以對同一試驗條件的精準再現；其四，對于載人航天來說，每一次發射都要耗費漫長的時間和高昂的金錢成本，次次都在真實的系統上進行試驗成本過高，系統仿真既節省了試驗時間，又降低了試驗成本。
仿真的基本方法是建立系統的結構模型和量化分析模型，對模型進行仿真試驗。根據模型的不同，可以將系統仿真方法分為三類：物理仿真、數學仿真和半實物仿真。物理仿真是按照真實系統的物理性質構造系統的物理模型，并在物理模型上進行試驗。物理仿真雖然直觀形象，但具有較多實驗限制，且成本較高。數學仿真是對實際系統進行抽象，并將其特性用數學關系加以描述而得到系統的數學模型，將其轉換為適合計算機編程的仿真模型，進行仿真試驗?，F(xiàn)代計算機技術的發展為系統仿真提供了條件。數學仿真在通信、控制、電力等多個工程和科研領域具有廣泛應用。圖1、圖2是系統仿真的簡單示例。

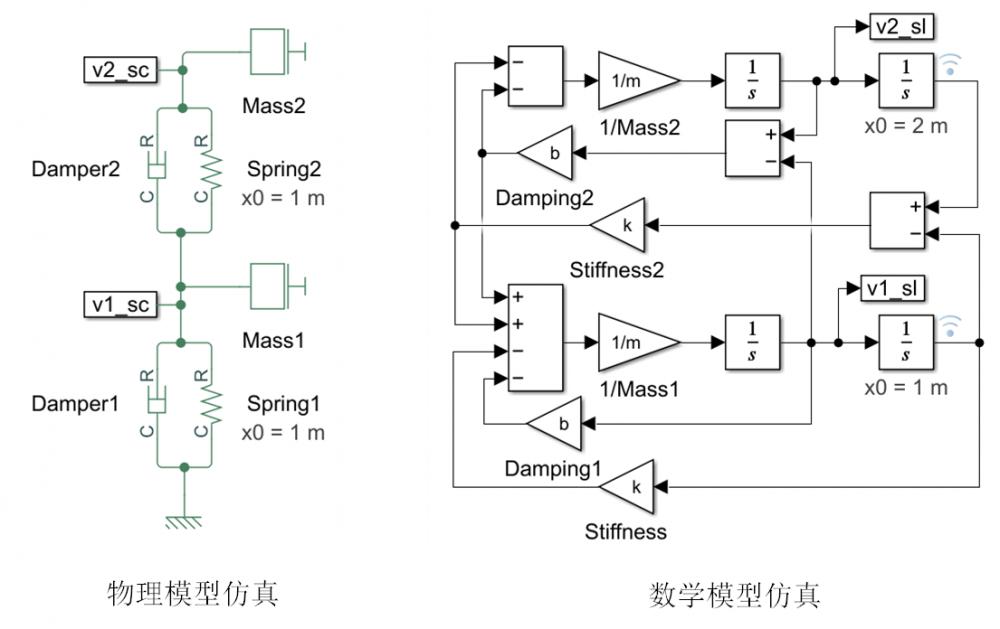

圖1 雙質量-彈簧-阻尼系統

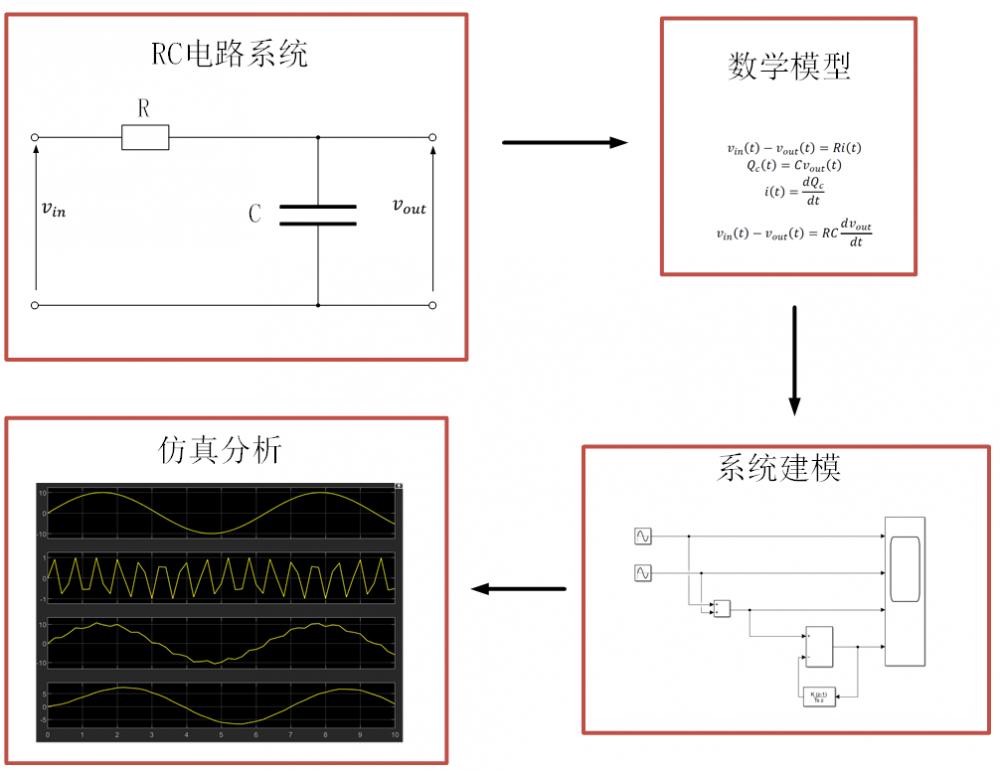

圖2 低通RC濾波器
由于連續系統和離散系統的數學模型具有很大差別，所以數學仿真可以分為連續系統仿真和離散系統仿真。半實物仿真則是對物理仿真和數學仿真的綜合應用，即對系統中運行規律明確的部分且簡單的部分進行數學仿真，規律不明確或難以數學建模的部分進行物理建模，二者聯合起來完成仿真試驗。例如在通信領域，對一個通信設備的系統仿真，除了通過數學建模完成對其通信系統的仿真分析，還要通過對設備使用環境進行物理仿真，以確保設備在真實環境下的運轉情況。
系統仿真是科研和工程領域不可缺少的環節，對工程技術和科學研究的發展具有重要意義。
[1] 福州大學《系統仿真技術》研究生課程
[2] http://www.bilibili.com/video/BV16E411A7zv?p=3&vd_source=f52c61024bca044c638d9c2fb92b3ede.
系統仿真軟件是一種用于模擬實際系統的軟件，它可以幫助我們更好地理解系統的運行情況。仿真軟件是用于建模和分析復雜系統的強大工具。它被用于從工程到金融的各種行業，以幫助了解系統如何工作以及如何改進。不同的仿真軟件有不同的特點，因此在選擇仿真軟件時，我們需要考慮不同的系統仿真軟件的優缺點。
MATLAB/Simulink是一款功能強大的系統仿真軟件，它可以幫助我們快速構建復雜的系統模型，并且可以模擬多種不同的系統。MATLAB是一個功能強大的通用工具，可用于模擬各種系統。它易于使用，具有廣泛的功能，包括圖形用戶界面、強大的編程語言和預構建模型庫。MATLAB也是高度可擴展的，允許用戶創建自己的模型和仿真。此外，MATLAB/Simulink還提供了豐富的可視化工具，可以幫助我們更好地理解系統的運行情況。Simulink是一個圖形編程環境，允許用戶創建和模擬復雜系統。它被設計為易于使用，并具有廣泛的功能，包括一個預先構建的模型庫、一種強大的編程語言和一個圖形用戶界面。Simulink還具有高度的可擴展性，允許用戶創建自己的模型和仿真。但是，MATLAB/Simulink的上手較難，對于初學者來說，可能需要花費更多的時間來學習。
LabVIEW是另一款功能強大的系統仿真軟件，它可以幫助我們快速構建復雜的系統模型，并且可以模擬多種不同的系統。此外，LabVIEW還提供了豐富的可視化工具，可以幫助我們更好地理解系統的運行情況。LabVIEW主要用于開發測量或控制系統。
Modelica是一種用于建模和仿真復雜系統的面向?qū)ο蟮木幊陶Z(yǔ)言。它提供了一種靈活的方法來描述系統的行為，并且可以用于模擬和分析復雜的系統。Modelica語言支持多種類型的模型，包括動態系統、靜態系統、熱系統、流體系統和電氣系統。它還支持多種類型的仿真，包括時間域仿真、頻率域仿真和狀態空間仿真。
OpenModelica屬于開源模擬軟件包。OpenModelica是一個功能強大的多功能工具，可用于模擬各種系統。它被設計為易于使用，并具有廣泛的功能，包括一個預先構建的模型庫、一種強大的編程語言和一個圖形用戶界面。
Dymola基于Modelica語言提供一個基于模型的仿真環境，它可以用于模擬和分析復雜的系統。它提供了一個可視化的編程環境，可以幫助用戶快速構建模型，并使用圖形化的工具進行模擬和分析。與Matlab/Simulink不同，Dymola支持模型驅動的仿真，可以更好地模擬復雜的系統。此外，Dymola還支持多種仿真技術，如動態系統建模、模型驗證和可視化等。
Scilab是一款開源的科學計算軟件，它可以用于數值計算、矩陣運算、繪圖、科學可視化、數據分析、模擬仿真等。它擁有豐富的函數庫，可以滿足各種科學計算需求。Scilab可以運行在Windows、Linux、Mac OS X等操作系統上，支持多種編程語言，如C、C++、Fortran等，可以與其他軟件進行交互，如Matlab、Maple、Mathematica等。
總體來說，對于控制、通信、電氣等相關領域的理論研究推薦MATLAB/Simulink，LabVIEW則推薦用于測控系統，Modelica是一種編程語言，其自帶的求解器較為弱，偏好該語言的用戶可以嘗試Dymola等相關軟件，Scilab則是一個較為小眾的開源軟件。
一、 最小二乘原理介紹
最小二乘法是一種常見的數學方法，用于解決線性回歸問題。它可以用來估計因變量（目標變量）與自變量之間的線性關系，即通過已知的一組數據來確定未知的回歸方程。
具體來說，最小二乘法的目標是找到一條直線（或者更一般的曲線），使得這條直線與已知數據點的距離平方和最小。這條直線的方程稱為回歸方程，可以用來預測因變量的值。
最小二乘法的原理是通過最小化誤差平方和來確定回歸方程的系數。誤差指的是已知數據點到回歸直線的距離，也就是因變量的真實值與預測值之間的差異。通過最小化誤差平方和，可以找到最優的回歸系數，使得預測值與真實值之間的誤差最小。
在實際應用中，最小二乘法常常用于數據擬合和預測。例如，在金融領域，最小二乘法可以用來預測股票價格和交易量；在工程領域，最小二乘法可以用來擬合實驗數據和優化設計參數。
在計算中，最小二乘法可以通過矩陣運算來求解。具體來說，可以使用線性代數中的矩陣求解方法，例如求解矩陣的逆或者使用QR分解。在北太天元中，可以使用polyfit函數來實現最小二乘法求解線性回歸問題。
二、 根據最小二乘原理進行多項式擬合
原始數據點為，根據最小二乘法進行多項式擬合：
(1) 設擬合多項式為
(2) 各點到這條曲線的距離之和，即誤差平方和為：
(3) 根據最小二乘原理，等式右邊求ai偏導數：

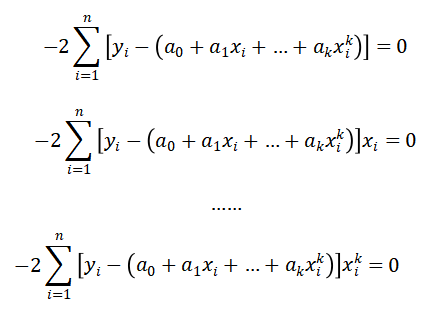

(4) 化簡得：

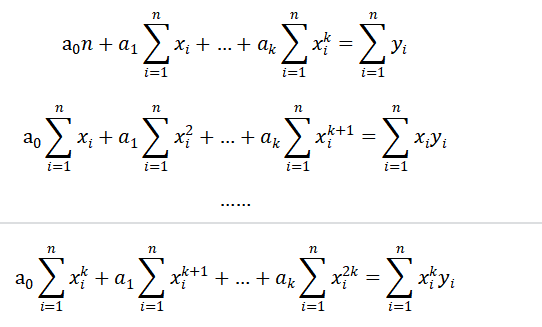

(5) 化成矩陣形式：

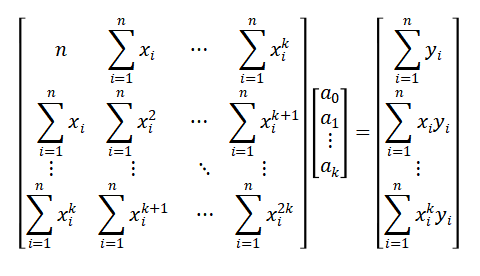

(6) 化簡得
(7) 求解上述方程組，即可得到系數矩陣，從而得到擬合多項式。
三、 基于北太天元實現最小二乘法，并對比擬合結果與polyfit結果
附錄代碼：
clear all
close all
clc
N=10;%多項式階數
%原始數據點
X=10:0.05:15;
M=length(X);
p=[5.6,2.5,3.3,0.18,0.29,2.4,4.8,1.2,7.1,1];
Y=zeros(1,M);
for i=1:10
Y=Y+p(i)*X.^(i-1);
end
% Y=Y+unifrnd(-2e9,2e9,1,M);
%多項式擬合
X1=zeros(N+1,M);
for i=1:M
X1(1,i)=1;
end
for i=2:N+1
X1(i,:)=power(X,i-1); %構造系數矩陣
end
XX=X1';
P_n=(XX'*XX)\XX'*Y';
X_n=min(X):max(X);
Y_n=zeros(1,length(X_n));
for i=1:N+1
Y_n=Y_n+P_n(i)*X_n.^(i-1);
end
%polyfit
P=zeros(1,N);
P=polyfit(X,Y,N);
X_polyfit=zeros(1,M);
Y_polyfit=zeros(1,M);
X_polyfit=linspace(min(X),max(X),M);
Y_polyfit=polyval(P,X_polyfit);
figure(1);
plot(X,Y,'.');
hold on
plot(X_n,Y_n,'g');
hold on
plot(X_polyfit,Y_polyfit,'r');

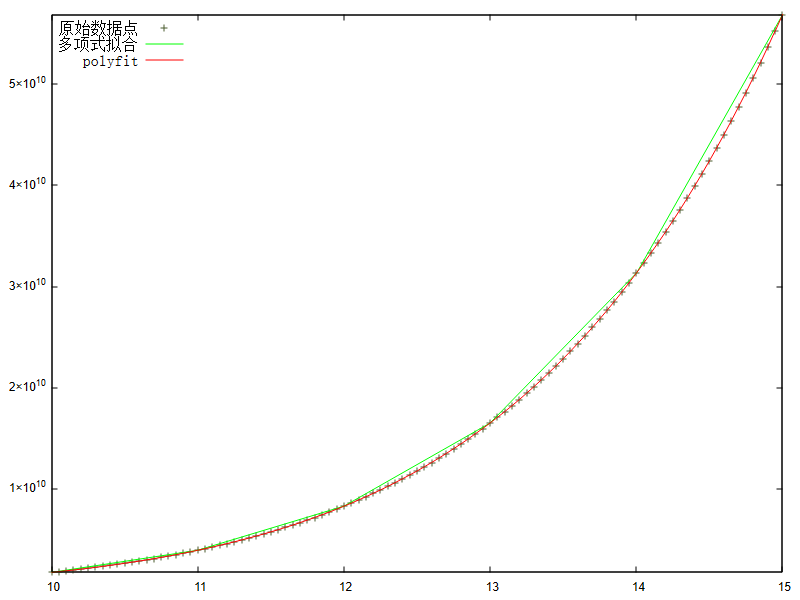

legend('原始數據點','多項式擬合','polyfit','Location','northwest');
該求解器有變步長和定步長兩種類型。不同類型有著不同的求解器，其中ode45求解器屬于變步長的一種，采用Runge-Kutta算法。
ode45表示采用四階-五階Runge-Kutta算法，它用4階方法提供候選解，5階方法控制誤差，是一種自適應步長（變步長）的常微分方程數值解法，其整體截?cái)嗾`差為(Δx)^5。解決的是非剛性常微分方程。
ode45是解決數值解問題的首選方法，若長時間沒結果，應該就是剛性的，可換用ode15s試試。
在各種龍格－庫塔法當中有一個方法十分常用，以至于經常被稱為“RK4”或者就是“龍格－庫塔法”。該方法主要是在已知方程導數和初值信息，利用計算機仿真時應用，省去求解微分方程的復雜過程。
令初值問題表述如下。
y' =f(t,y)，y(t0)=y0
則，對于該問題的RK4由如下方程給出：
y(n+1)=y(n)+h/6*(k1+2*k2+2*k3+k4)
其中
k1=f(t(n),y(n))
k2=f(t(n)+h/2,y(n)+h/2*k1)
k3=f(t(n)+h/2,y(n)+h/2*k2)
k4=f(t(n)+h,y(n)+h*k3)
這樣，下一個值（yn+1）由現在的值加上時間間隔和一個估算的斜率的乘積所決定。該斜率是以下斜率的加權平均：
k1是時間段開始時的斜率；
k2是時間段中點的斜率，通過歐拉法采用斜率k1來決定y在點tn+h/2的值；
k3也是中點的斜率，但是這次采用斜率k2決定y值；
k4是時間段終點的斜率，其y值用k3決定。
當四個斜率取平均時，中點的斜率有更大的權值：
RK4法是四階方法，也就是說每步的誤差是h階，而總積累誤差為h階。
求解微分方程d2y/dt2- 7(1-y2)dy/dt + y = 0在初始條件下y(0) = 1、y’(0) = 0下的解，并畫出解的圖。
解：設x1 = y，x2 = dy/dt，將二階方程化成一階方程組
dx1 = x2 x1(0) = 1;
dx1/dt = 7(1-x12)*x2-x1 x2(0) = 0;
在北太天元腳本編輯器窗口輸入以下程序，并保存文件名為vdp.m。
function fy = vdp(t,x)
fy = [x(2);7*(1-x(1)^2)*x(2)-x(1)];
在北太天元命令行窗口輸入以下程序。
>> y0 = [1;0];
>> [t,x] = ode45(@vdp,[0 40],y0);
>> y = x(:,1);
>> plot(t,y)
>> xlabel('t')
>> ylabel('y')

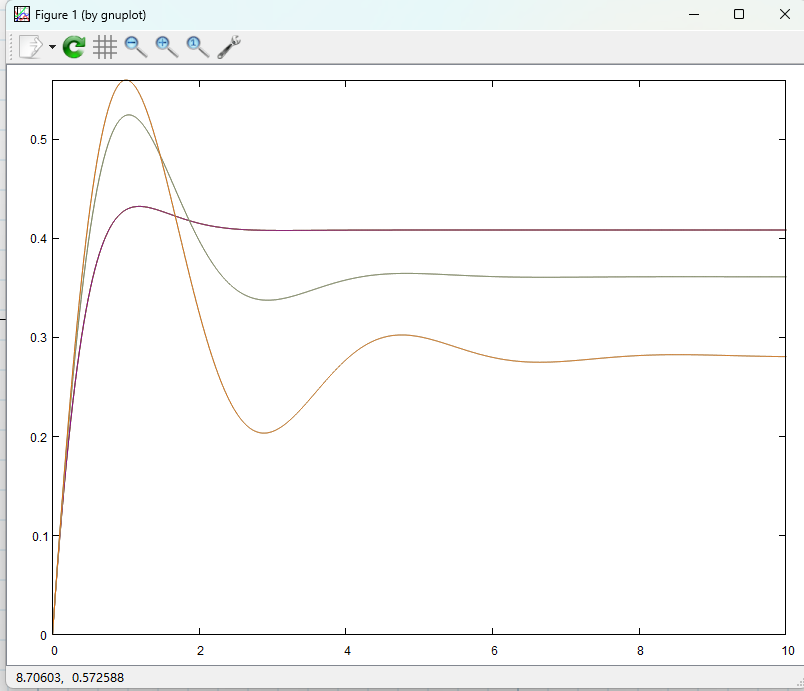

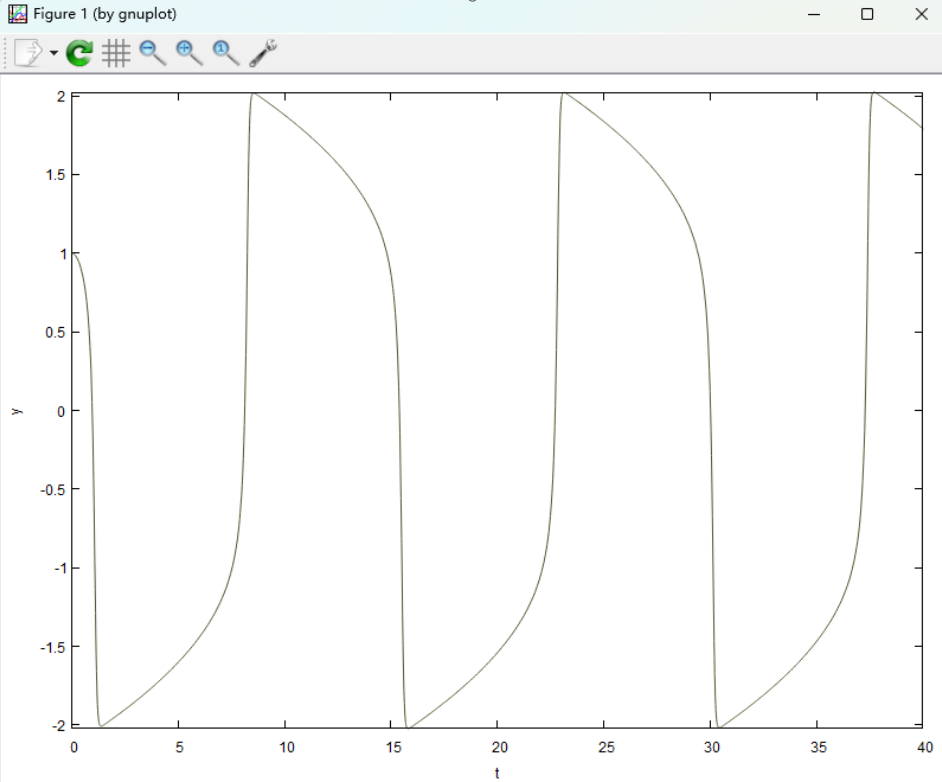

輸出結果如下圖所示：
用雷達跟蹤目標，目標的運動可以看成是在徑向和橫向內的二維運動，其運動方程和觀測方程分別為：
s1(k)、v1(k)和y1(k)分別為徑向距離、速度和觀測值，而s2(k)、v2(k)和y2(k)分別為橫向距離、速度和觀測值。u1(k)和u2(k)是狀態噪聲，是目標速度的波動；w1(k)和w2(k)是觀測噪聲；四種噪聲的均值都為0，呈高斯分布，互不相關。

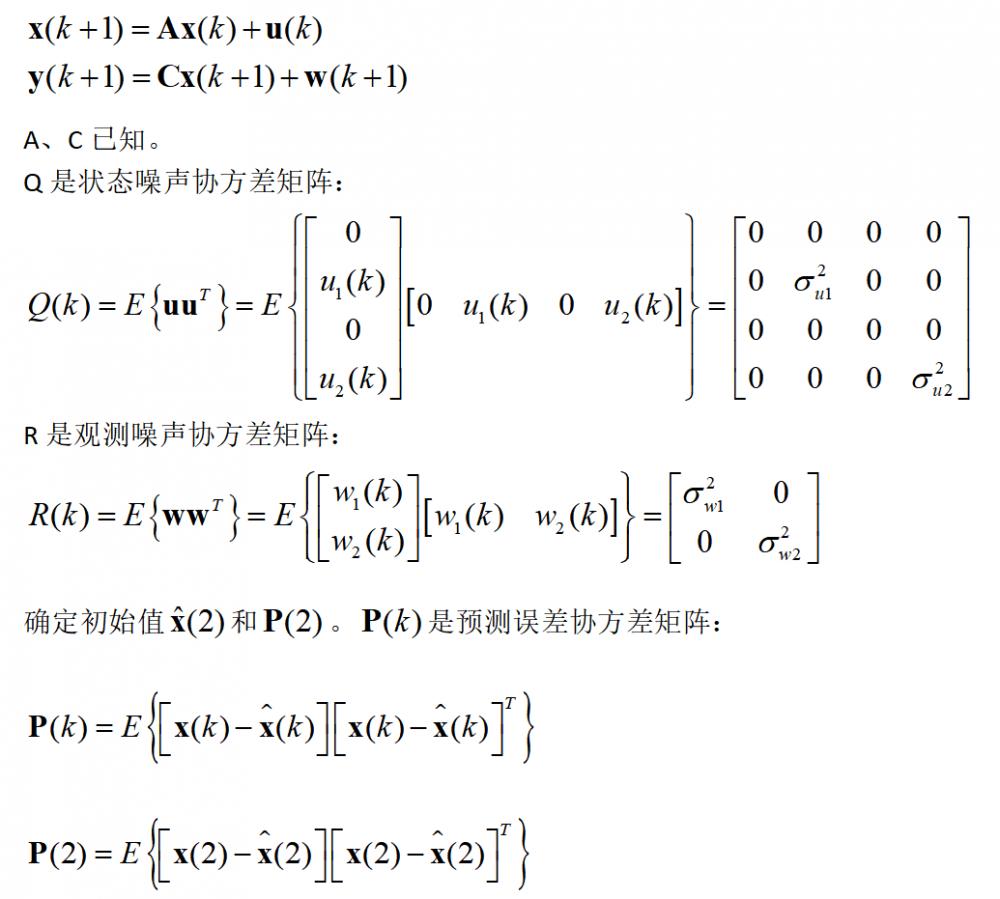

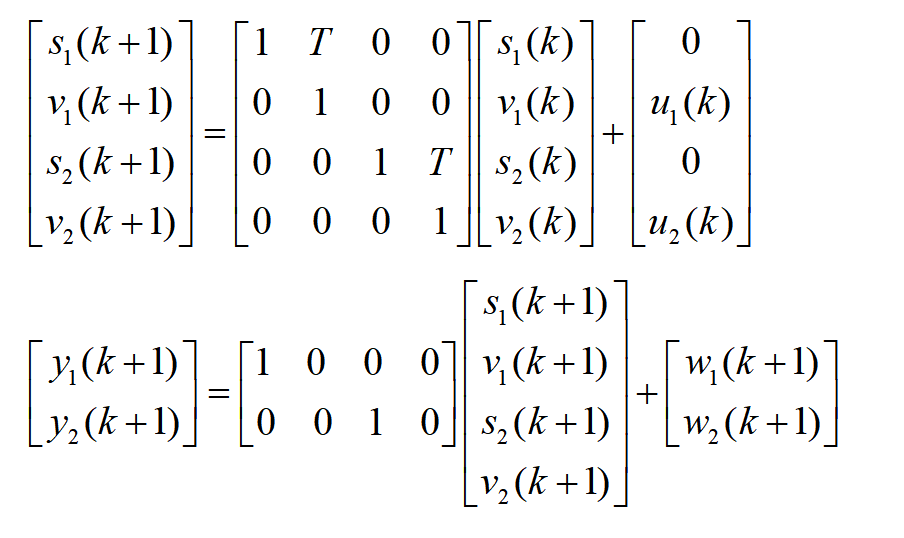

狀態方程和輸出方程：
其中：

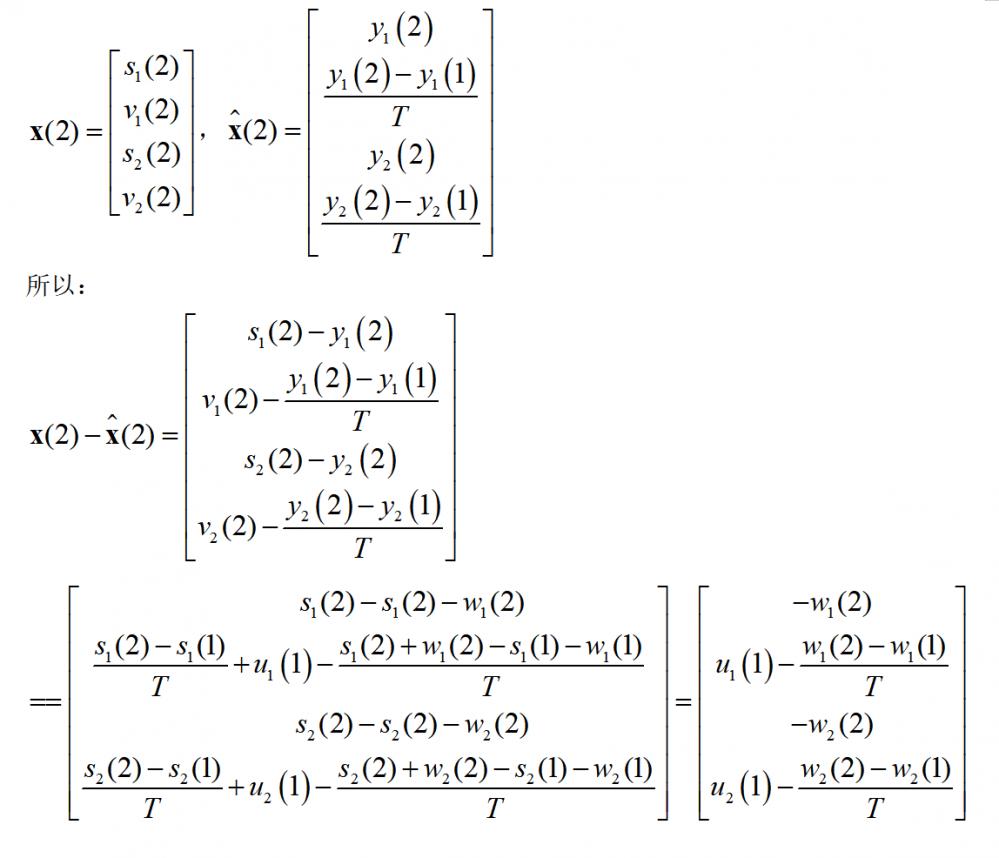

在推導上式時，wi(k)和wi(k+1)是隨機過程中不同時刻的兩個隨機變量，我們認為這兩個隨機變量統計獨立，而且w(k)是平穩隨機過程，其不同時刻的方差相同。兩個時刻的時差T為雷達掃描一圈的時間。

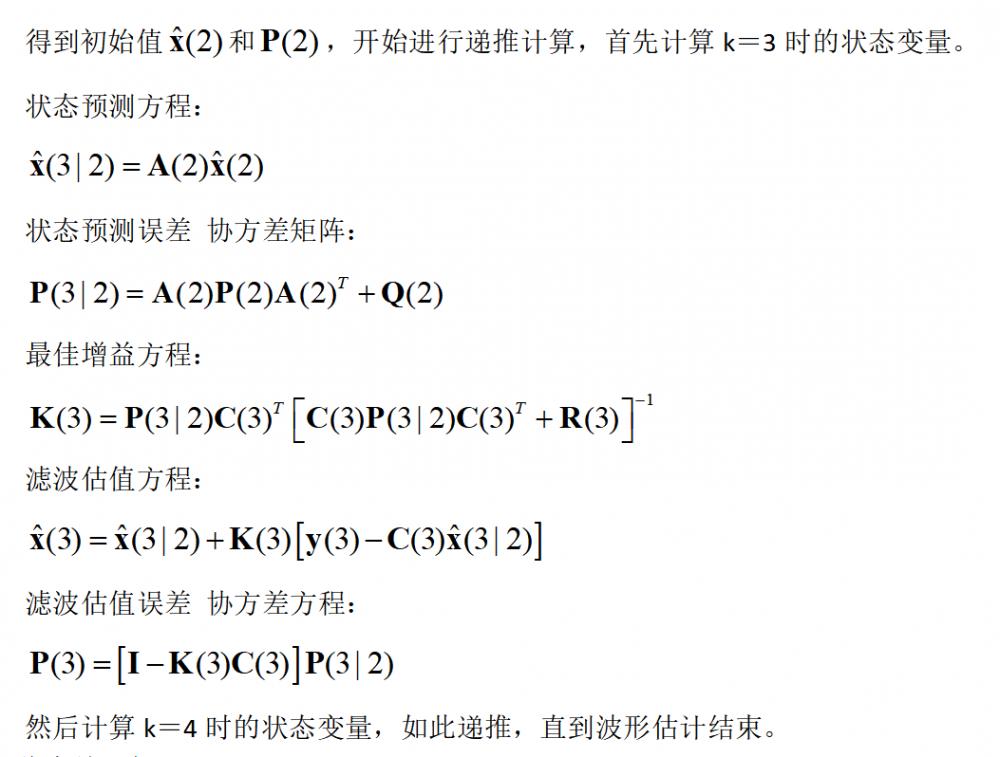

仿真結果如下：

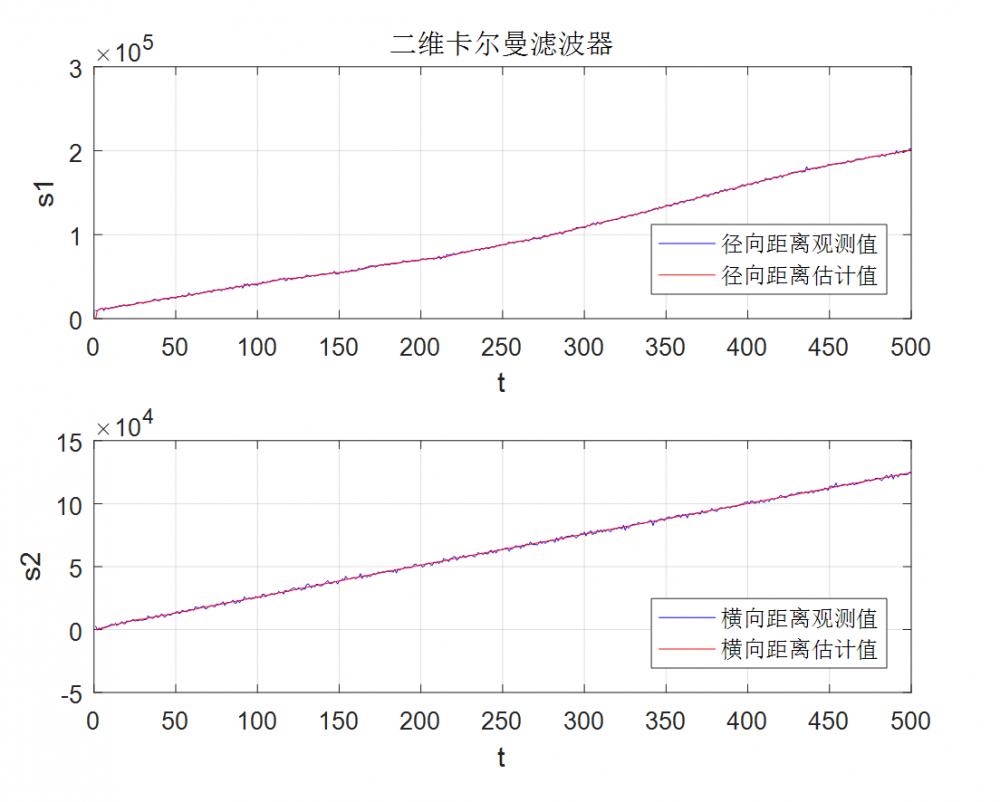

clear allclose allclcT=1;sigma_u1=300;sigma_u2=0.12;sigma_w1=900000;sigma_w2=900000;N=500;u1=sqrt(sigma_u1).*randn(1,N);u2=sqrt(sigma_u2).*randn(1,N);w1=sqrt(sigma_w1).*randn(1,N);w2=sqrt(sigma_w2).*randn(1,N);A=[ 1,T,0,0; 0,1,0,0; 0,0,1,T; 0,0,0,1; ];C=[ 1,0,0,0; 0,0,1,0; ];Q=[ %狀態噪聲協方差矩陣 0,0,0,0; 0,sigma_u1,0,0; 0,0,0,0; 0,0,0,sigma_u2; ];R=[ %觀測噪聲協方差矩陣 sigma_w1,0; 0,sigma_w2; ];I=[ 1,0,0,0; 0,1,0,0; 0,0,1,0; 0,0,0,1; ];x0=[10000;300;900;256;];%初始值% y0=[10000;0;];x=zeros(4,N);y=zeros(2,N);x(:,1)=x0;% y(:,1)=y0;x_calculation=zeros(4,N); %狀態濾波估計值u=[zeros(1,N);u1;zeros(1,N);u2];w=[w1;w2];y(:,1)=C*x(:,1)+w(:,1);P2=[ sigma_w1, sigma_w1/T, 0, 0; sigma_w1/T,sigma_u1+2*sigma_w1/(T^2),0, 0; 0, 0, sigma_w2, sigma_w2/T; 0, 0, sigma_w2/T,sigma_u2+2*sigma_w2/(T^2); ];p=P2;for i=1:N-1 x(:,i+1)=A*x(:,i)+u(:,i);%真實值 y(:,i+1)=C*x(:,i+1)+w(:,i+1); endx_calculation(:,2)=[y(1,1) , (y(1,2)-y(1,1))/T ,y(2,2), (y(2,2)-y(2,1))/T]';for i=3:N x1=A*x_calculation(:,i-1);%狀態預測方程 p1=A*p*A'+Q; %狀態預測誤差協方差矩陣 K=p1*C'*inv(C*p1*C'+R); %最佳增益方程 x_calculation(:,i)=x1+K*(y(:,i)-C*x1); %濾波估值方程 p=(I-K*C)*p1; %濾波估值誤差 協方差方程end t=1:N; figure(4)plot(t,y(1,:),'b',t,x_calculation(1,:),'r');xlabel('t');ylabel('s1');legend('徑向距離觀測值','徑向距離估計值','Location','southeast');title('二維卡爾曼濾波器');figure(5)plot(t,y(2,:),'b',t,x_calculation(3,:),'r');xlabel('t');ylabel('s2');legend('橫向距離觀測值','橫向距離估計值','Location','southeast');1) 忽略轉向系的影響，以前、后輪轉角作為輸入；
2) 汽車只進行平行于地面的平面運動，而忽略懸架的作用；
3) 汽車前進（縱軸）速度不變，只有沿y軸的側向速度和繞z軸的橫擺運動(ay<0.4g) ；
4) 驅動力不大，對側偏特性無影響；
5) 忽略空氣阻力；
6) 忽略左右輪胎因載荷變化引起輪胎特性的變化；
7) 忽略回正力矩的變化。

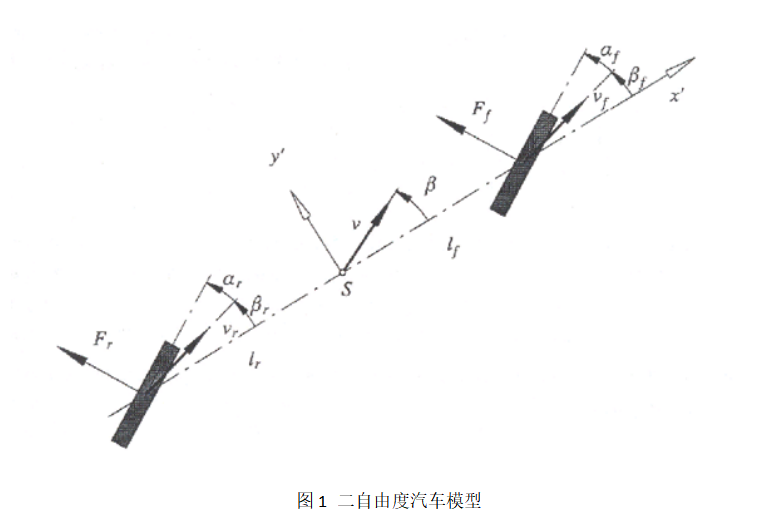

根據模型假設建立如圖1所示的二自由度汽車模型。

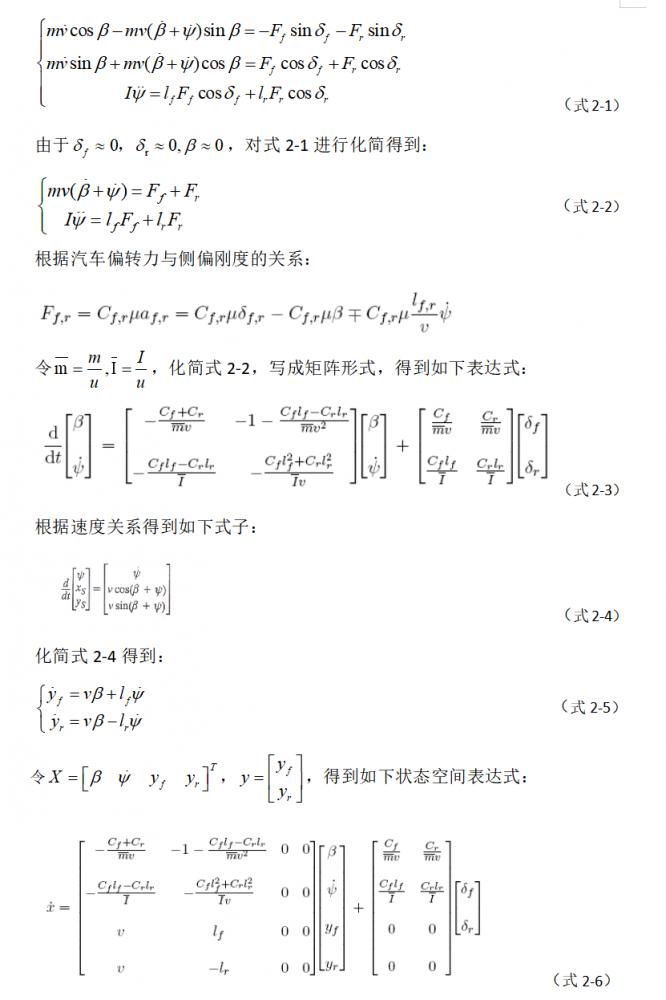

對模型受力分析，存在3個方向的受力平衡，分別為x、y和繞Z的力矩平衡，建立力學方程如下。

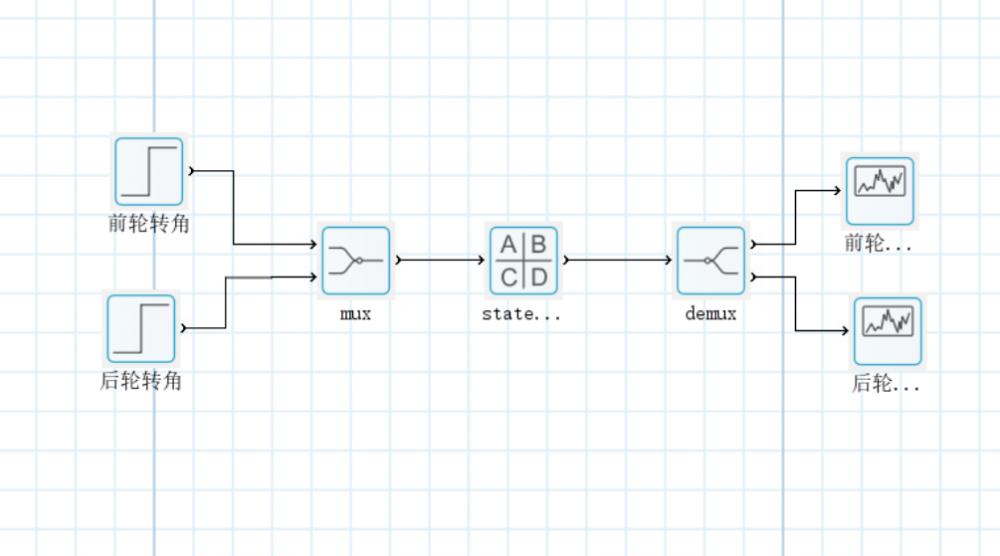

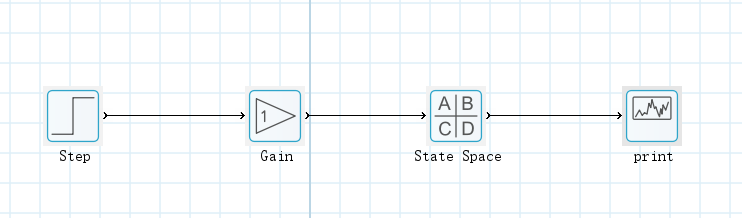

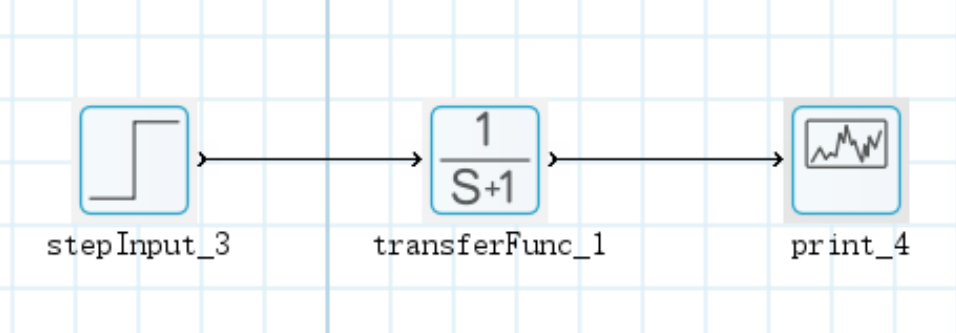

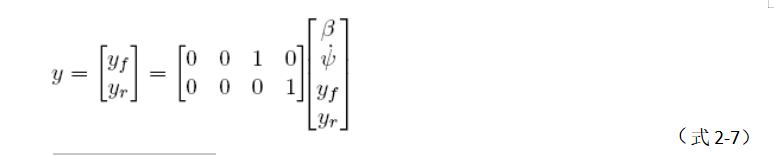

在baltamulink中搭建狀態空間模型，模型如圖所示。

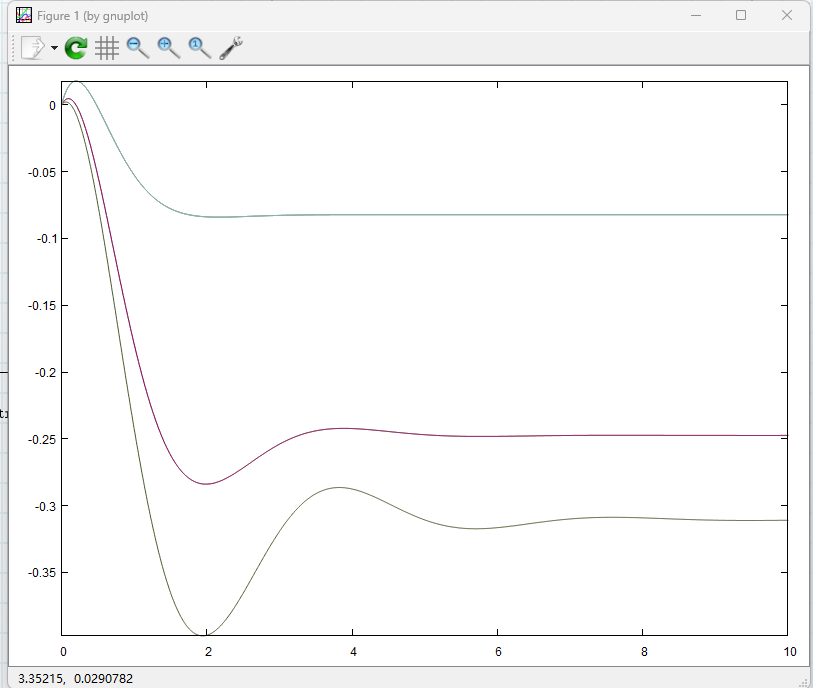

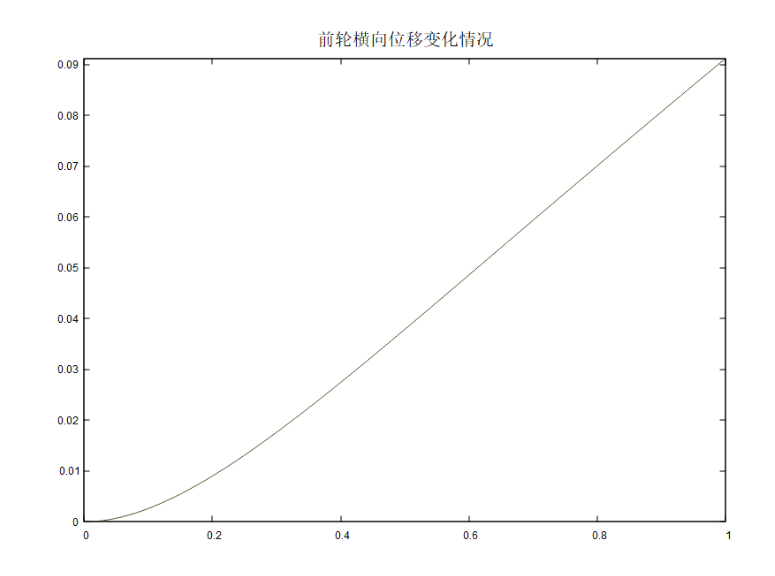

（1）在前輪偏轉角為1，后輪偏轉角為1，車速為40km/h的情況下，輸出前后輪的橫向位移情況，輸出結果如圖3。
圖3
通過建立汽車動力學模型，對汽車操縱性進行餓模擬。根據仿真結果可以發現車速和前輪轉角都對二自由度汽車的操縱穩定性有很大影響。汽車以較低速度、較小的前輪轉角行駛時，是相對安全的。

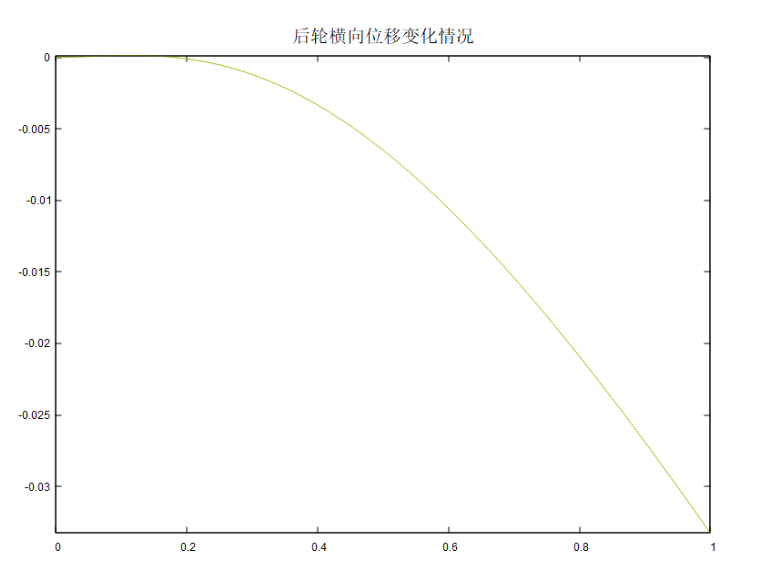

通過分析圖3可以看出前、后輪的橫向位移都是發散的，這是因?yàn)榻o前輪的一個階躍響應，一直存在前輪轉角，同時系統沒有加入閉環控制，屬于開環控制，這就導致前后輪的橫向位移處于發散狀態。
baltamatica代碼如下
clc;clear;close all;
%% 基本車輛參數
v=40/3.6;%輸入為km/h，方程單位為m/s

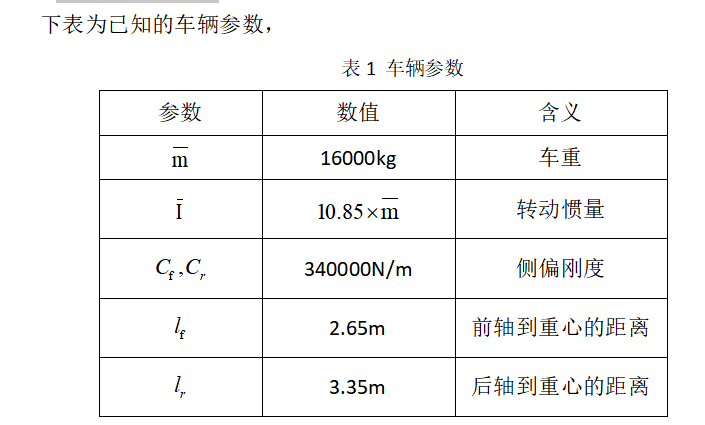

m=16000;%車重
I=10.85*m;%轉動慣量
cf=340000;%側偏剛度
cr=cf;
lf=2.65;%前軸到重心的距離
lr=3.35;%后軸到重心的距離
a=pi/180;
%% 組裝矩陣
A=[-(cf+cr)/(m*v) -1-(cf*lf-cr*lr)/(m*v^2) 0 0
-(cf*lf-cr*lr)/I -(cf*lf^2+cr*lr^2)/(I*v) 0 0
v lf 0 0
v -lr 0 0];
B=[cf/(m*v) cr/(m*v)
cf*lf/I cr*lr/I
0 0
0 0];
C=[0 0 1 0
0 0 0 1];
D=zeros(2,2);
問題：?jiǎn)钨|(zhì)量彈簧阻尼機械系統類似于下圖，外力f(x)為輸入量；質量位移x(t)為輸出量；質量m為1kg；剛度為5N/m；阻尼系數f為0.3N·s/m。繪制系統位移輸出響應曲線。

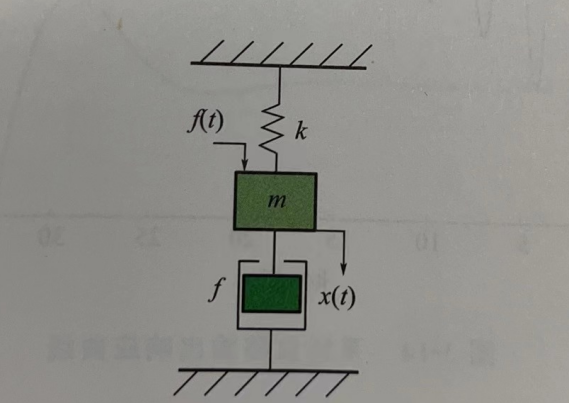

圖1：?jiǎn)钨|(zhì)量彈簧阻尼機械系統
首先：?jiǎn)钨|(zhì)量彈簧阻尼機械系統的震動方程為：
m dx2/dt2 + c dx/dt + kx = f(x)
取狀態向量為X(t) = [x(t) dx/dt]’，輸出向量為U=[f(x)]，輸出向量為Y=[x(t)]，則狀態方程為：
dX/dt = AX(t) + BU
Y = CX(t) + DU
式中，A = [0 1; -k/m -c/m]; B = [0; 1/m]; C = [1 0]; D = 0;(m = 1; k = 5; c = 0.3)。
其次，通過計算得到傳遞函數的分子分母系數為：[1]； [1 0.3 5];
即，傳遞函數為
G(s) = 1/(s^2 + 0.3 s + 5);

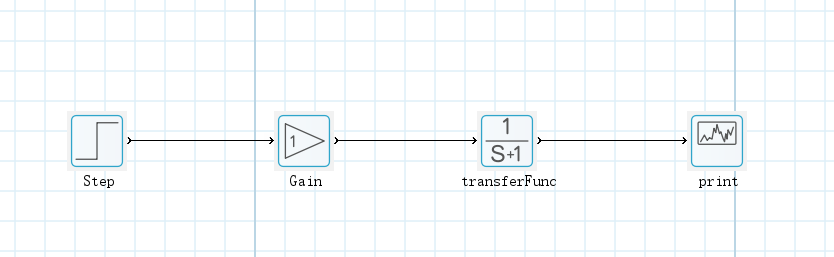

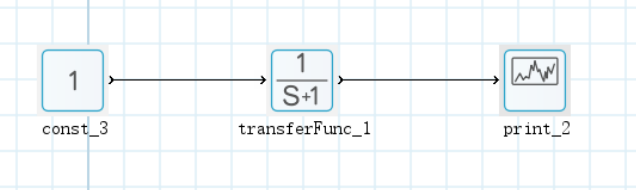

最后，利用北太真元建立傳遞函數仿真模型，如下圖所示：
設置：仿真時長：10s
求解器為：定步長 ode4；
步長：1s
輸入常量10

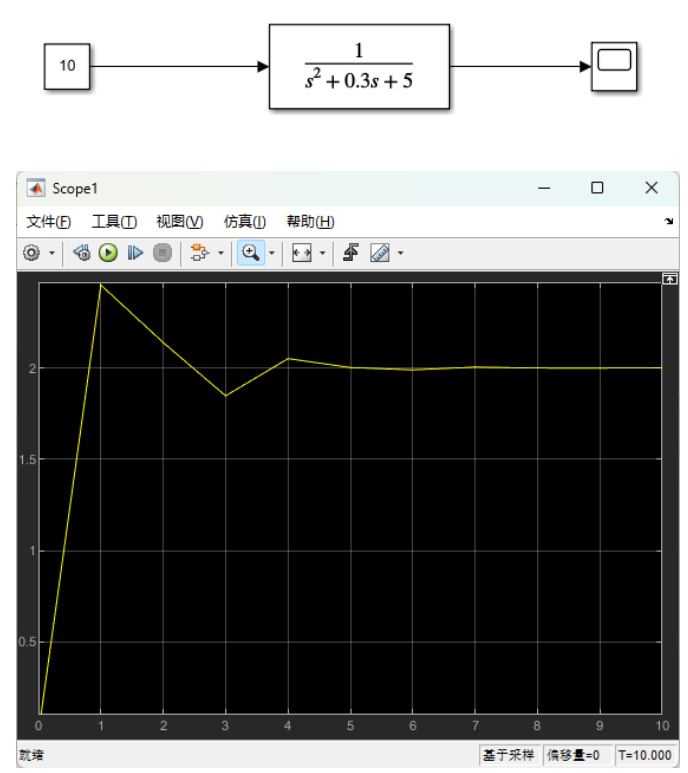

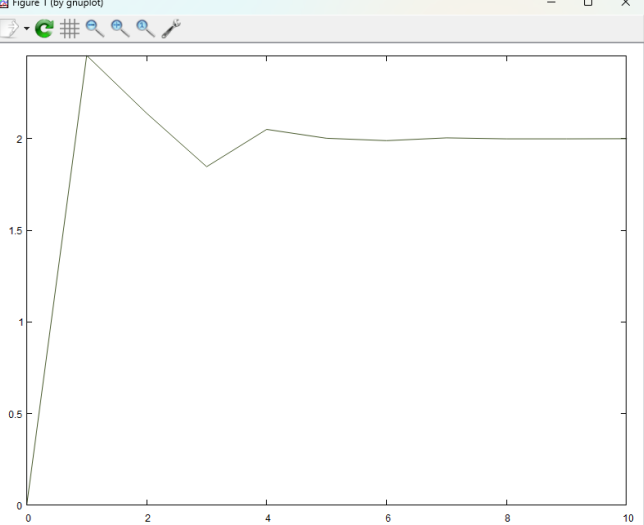

仿真結果如下圖所示：
在MATLAB中創建相同模型，仿真時間、仿真求解器、步長均相同；仿真模型和仿真結果如下圖所示：
通過對比發現，北太真元計算結果與MATLAB仿真結果完全一致。
問題：
二階電路動態系統中，該系統是由電阻R、電感L和電容C組成的無源網絡；ui(t)為輸入，i(t)為電流，u0(t)為輸出；設R=1Ω，L= 2H，C=2F；系統的初始狀態為0，外加的輸入為單位階躍信號。求系統的輸出波形。

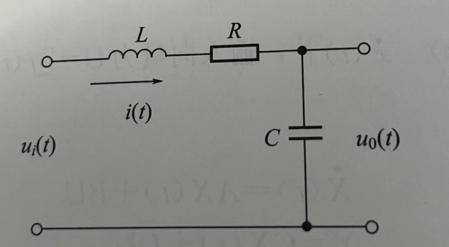

圖：二階電路動態系統
首先，在解決該問題時，需要了解基爾霍夫電壓定律；它的內容是，在任何一個閉合回路中，各元件上的電壓降的代數和等于電動勢的代數和，即從一點出發繞回路一周回到該點時，各段電壓的代數和恒等于零，即∑U=0。
基爾霍夫電壓定律表明：
沿著閉合回路所有元件兩端的電勢差（電壓）的代數和等于零。
或者描述為：
沿著閉合回路的所有電動勢的代數和等于所有電壓降的代數和。
以方程表達，對于電路的任意閉合回路有：
其中，m 是這閉合回路的元件數目，vk 是元件兩端的電壓，可以是實數或復數。
基爾霍夫電壓定律不僅應用于閉合回路，也可以把它推廣應用于回路的部分電路。
根據上述原理，可寫出上面問題的回路方程如下：
L di(t)/dt + 1/C∫i(t)dt + Ri(t) = ui(t)
消去中間變量i(t)，可以得到描述網絡輸入輸出關系的微分方程為：
LC d2u0(t)/dt2 + RC du0(t)/dt + u0(t) = ui(t)
帶入電路參數R=1Ω，L= 2H，C=2F；整理可得：
d2u0(t)/dt2 + 0.5 du0(t)/dt + 0.25u0(t) = 0.25ui(t)
從方面方程可以得到，傳遞函數分子等式右邊系數：[0.25]；分母為左邊等式系數：[1 0.5 0.25]

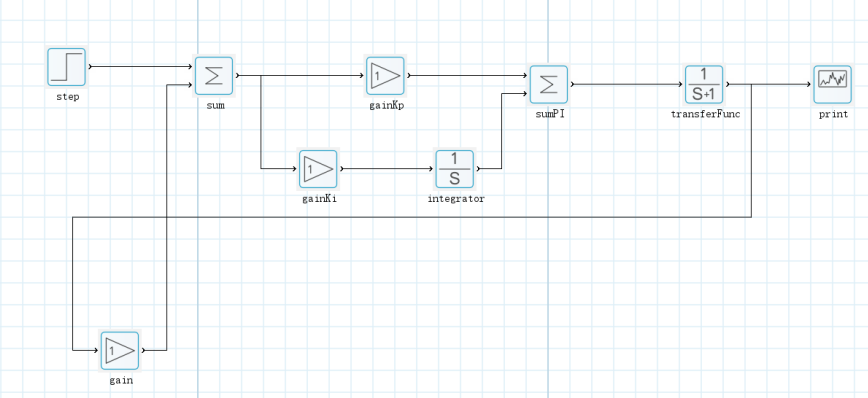

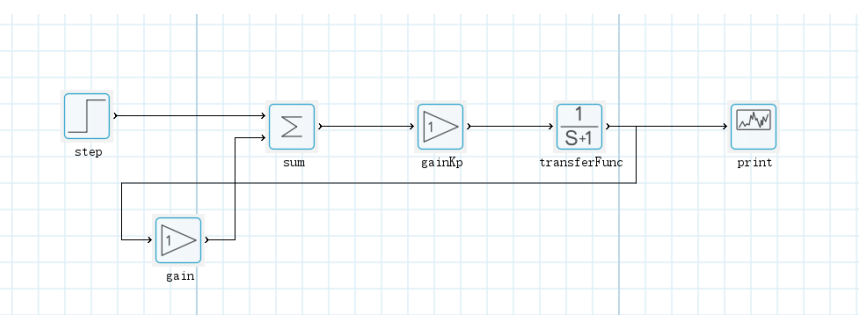

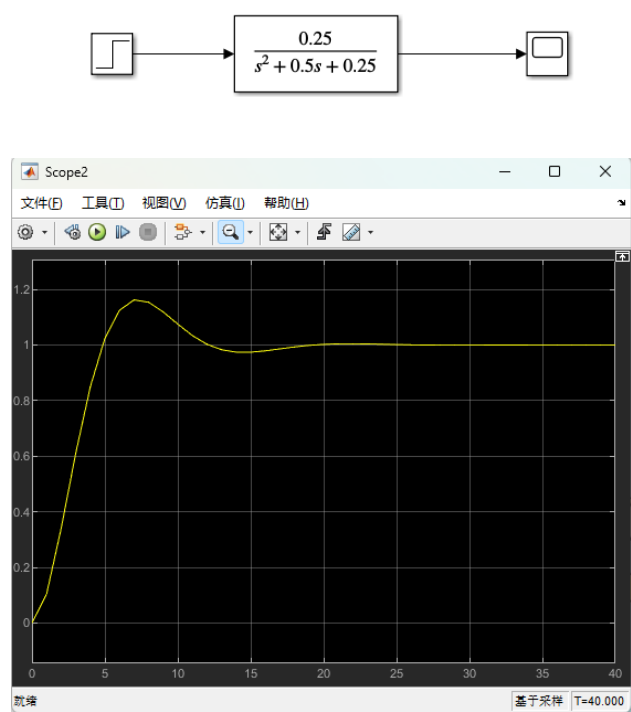

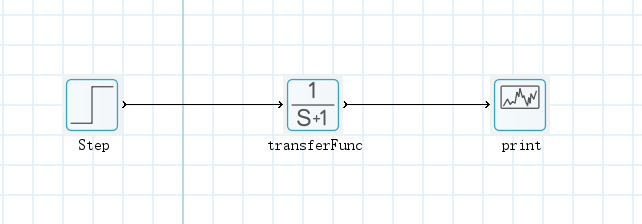

根據該系數，在北太真元設計傳遞函數仿真模型，再加入一個階躍信號模塊，得到仿真模型如下圖所示：
設置：仿真時長：40s
求解器為：定步長；
步長：1s；

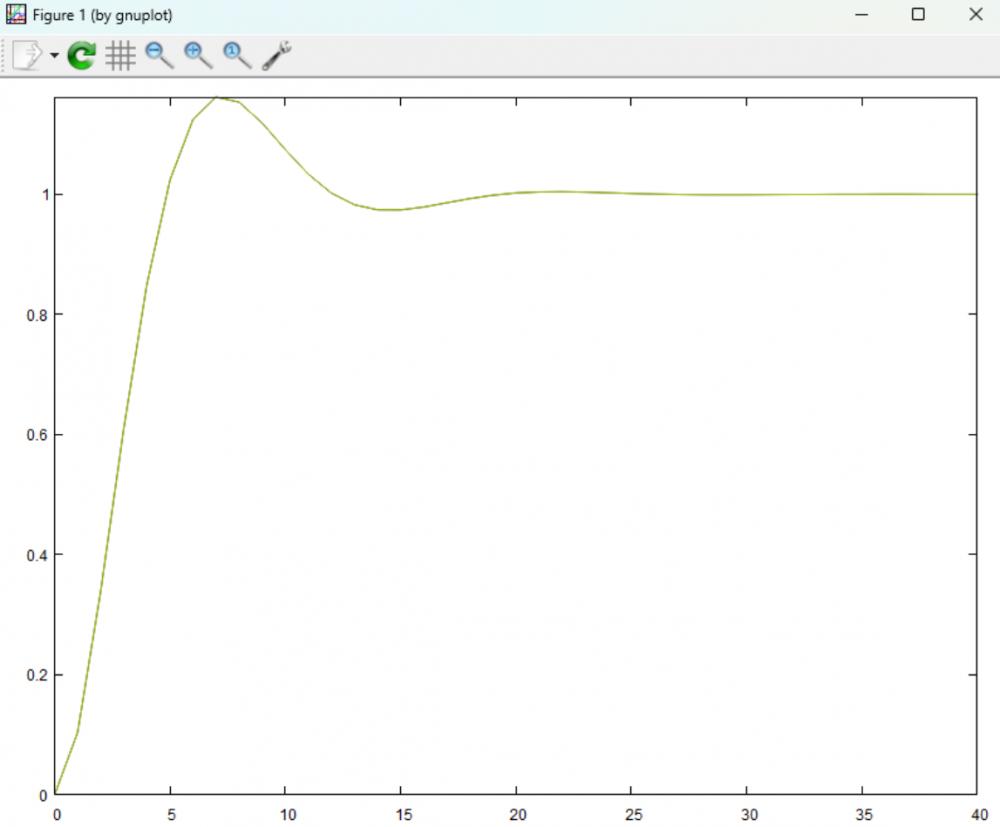

得到仿真結果如下圖所示：
在MATLAB中創建相同模型，仿真時間、仿真求解器、步長均相同；仿真模型和仿真結果如下圖所示：
通過對比發現，北太真元計算結果與MATLAB仿真結果完全一致。
由于汽車在行走時，路面不平，汽車行駛中的路面可簡化成正弦函數。

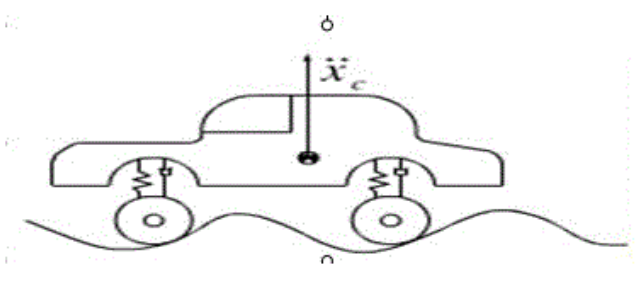

可把汽車行走的路面看做激勵，忽略輪胎的彈性與質量，得到分析車身垂直振動的最簡單的單質量系統，適用于低頻激勵情況。汽車行駛可看作如下模型：

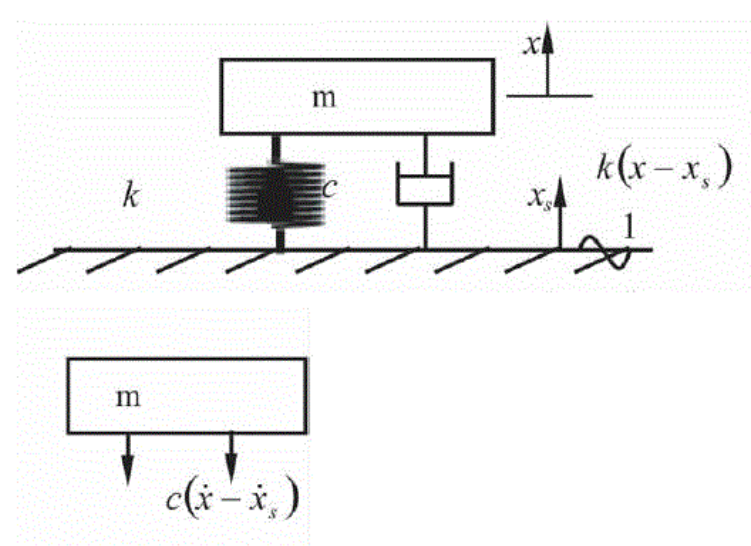

上圖為單一自由度系統的簡圖，設X(t)及Xs(t)分別是質量塊及支承的位移，支承的運動規律是：
Xs =asinwt
由于支承的運動，質量塊收到的彈性恢復力為k(X - Xs)，阻尼力為c(Vx-Vxs)
根據達朗伯原理可得如下的運動微分方程：
由（1）和（2）得：
在此系統中除了有彈性恢復力及阻尼力作用外，還始終作用于簡諧激勵力：
Px=P0sinwt
簡諧激勵：
激勵隨時間的變化規律可用正弦或余弦函數表示；
振動響應亦為時間的正弦和余弦函數（簡諧振動）。
結合上面的運動微分方程和簡諧激勵力方程，可得系統的運動微分方程為：
令：物體質：m = 1 kg，彈簧剛度：k = 3 N/m，阻尼：c = 4 N·s/m，作用力P = 2sin(2t + π/3)，研究物體的位移隨時間的變化規律。

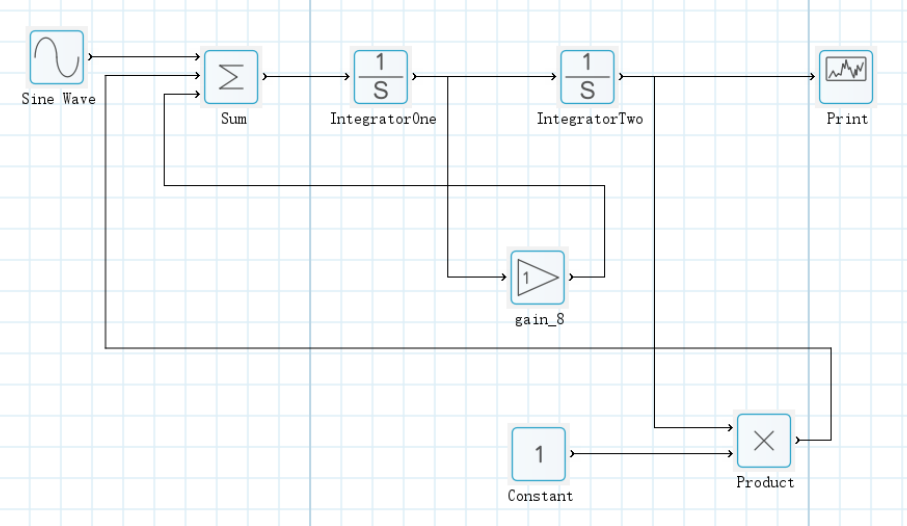

通過北太真元建立系統運動微分方程模型，如下圖所示：
設置參數：
正弦波產生模塊：幅值：2；偏置：0；頻率(弧度/秒)：2；相位(弧度)：pi/3≈1；
一階積分模塊：積分初始值：0.5；
增益模塊：增益數值：4；
常量模塊：常量值：3；
結束時間：10s；
求解器：ode4；
步長：0.01s。

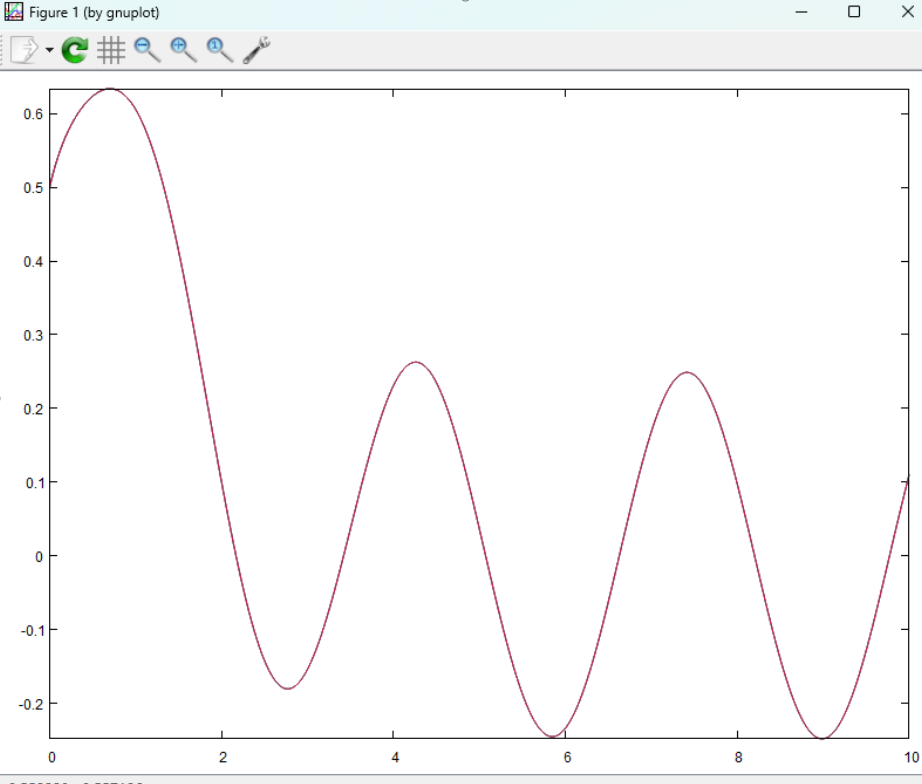

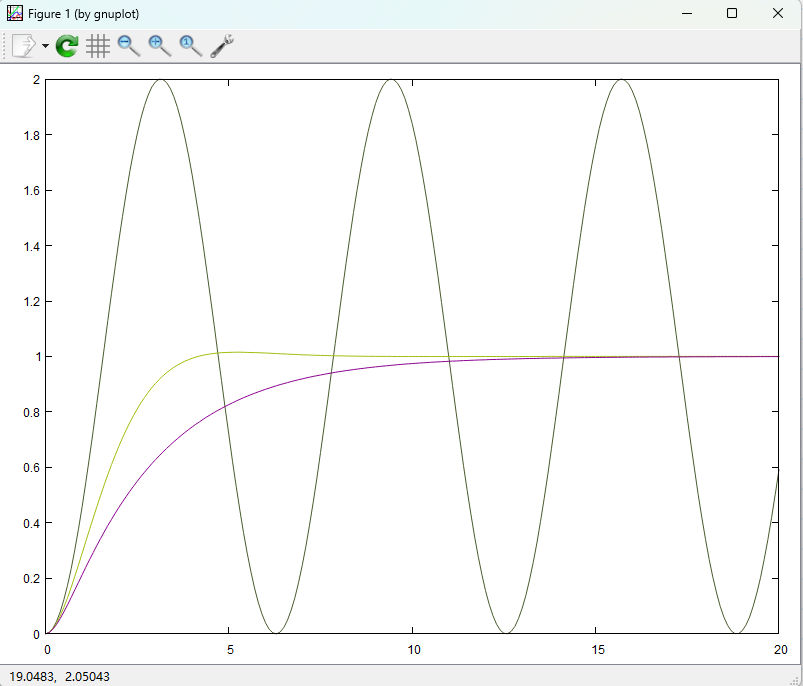

得到的仿真結果，如下圖所示：

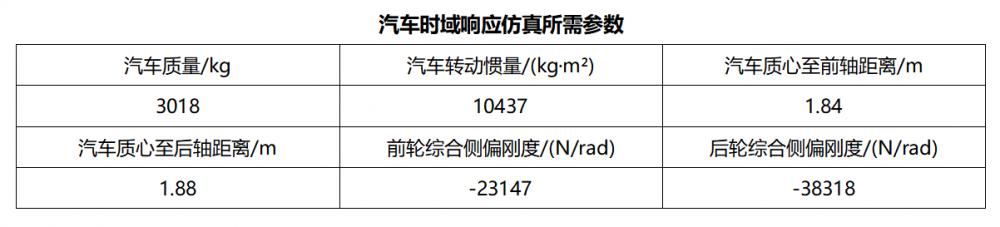

問題：利用汽車橫擺角速度傳遞函數和質心側偏角傳遞函數，對汽車時域響應進行仿真，繪制汽車橫擺角速度和質心偏側角的時域特性曲線。汽車時域響應仿真所需參數見下表。
由于汽車橫擺角速度傳遞函數（G1(s)）和質心偏側角傳遞函數（G2(s)）分別為：
G1(s) = ((s - a11)*b21 + a21*b11) / s2- (a11 + a22)*s + a11*a22 - a12*a21;
G2(s) = ((s - a22)*b11 + a12*b21) / s2- (a11 + a22)*s + a11*a22 - a12*a21;
式中，
a11 = (Ka1 + Ka2) / mu; a12 = (aKa1 - bKa2 - mu2) / mu2;
a21 = (aKa1 - bKa2) / Iz; a22 = (a2Ka1 + b2Ka2) / Iz*u;
b11 = -Ka1 / mu; b21 = -aKa1/Iz；
汽車速度分別選取10m/s、20m/s、30m/s；在仿真時間0s時給前輪一個階躍信號，使前輪轉角從0°轉到15°，并保持不變。根據汽車橫擺角速度傳遞函數和質心偏移角傳遞函數，建立模型，繪制不同車速下的汽車橫擺角度和質心側偏角的時域特性曲線。

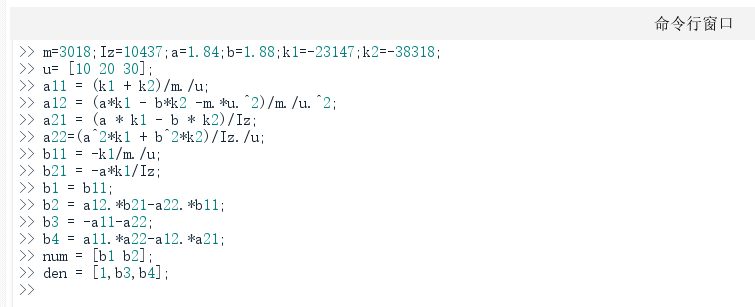

首先：通過北太天元計算汽車橫擺角度速度傳遞函數分子和分母的系數，在北太天元依次輸入下面語句；
>> m=3018; Iz=10437; a=1.84; b=1.88; k1=-23147; k2=-38318;
>> u= [10 20 30];
>> a11 = (k1 + k2)/m./u;
>> a12 = (a*k1 - b*k2 -m.*u^2)/m./u^2;
>> a21 = (a * k1 - b * k2)/Iz;
>> a22=(a^2*k1 + b^2*k2)/Iz./u;
>> b11 = -k1/m./u;
>> b21 = -a*k1/Iz;
>> b1 = b21;
>> b2 = a21*b11-a11*b21;
>> b3 = -a11-a22;
>> b4 = a11.*a22-a12.*a21;
>> num = [b1 b2];
>> den = [1,b3,b4];

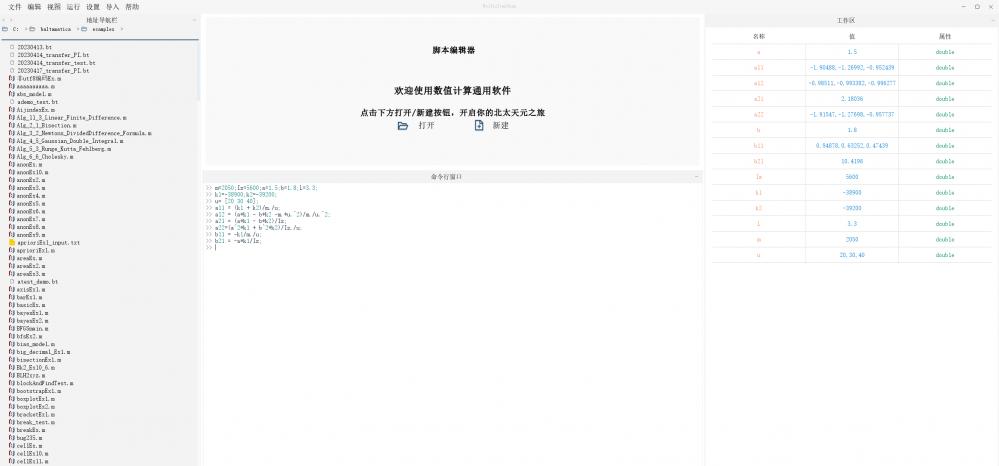

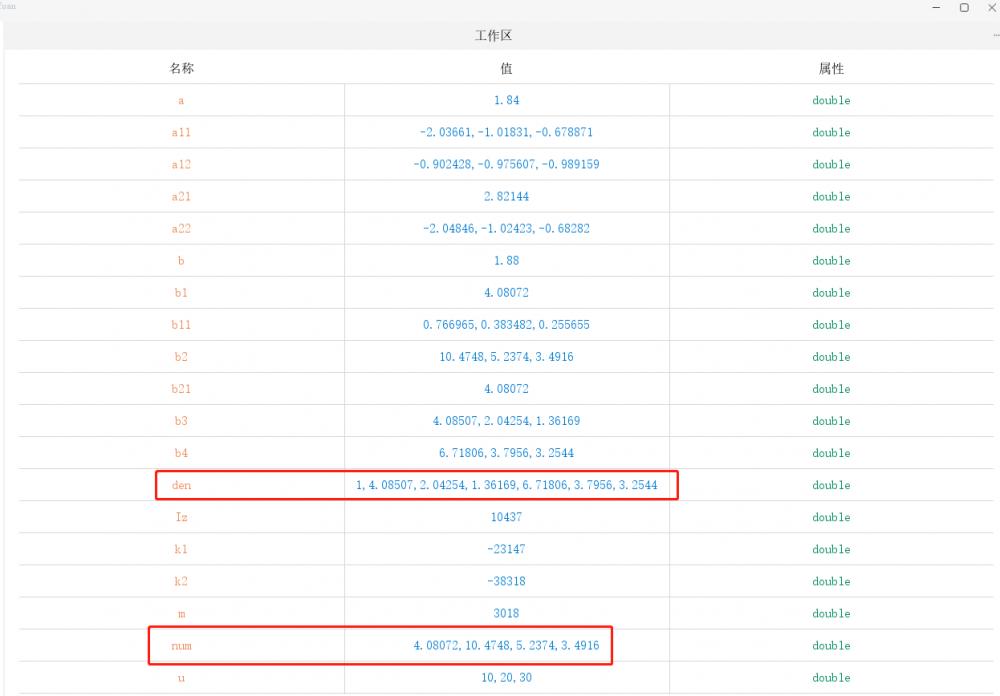

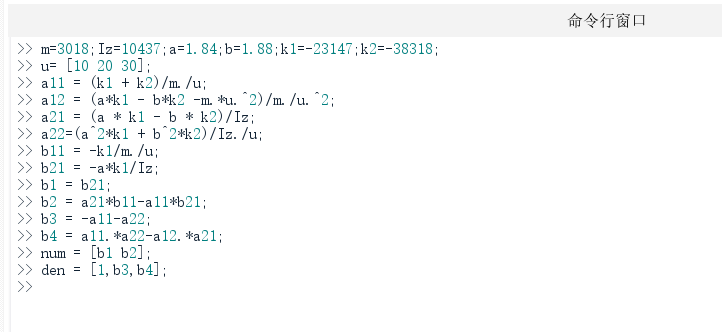

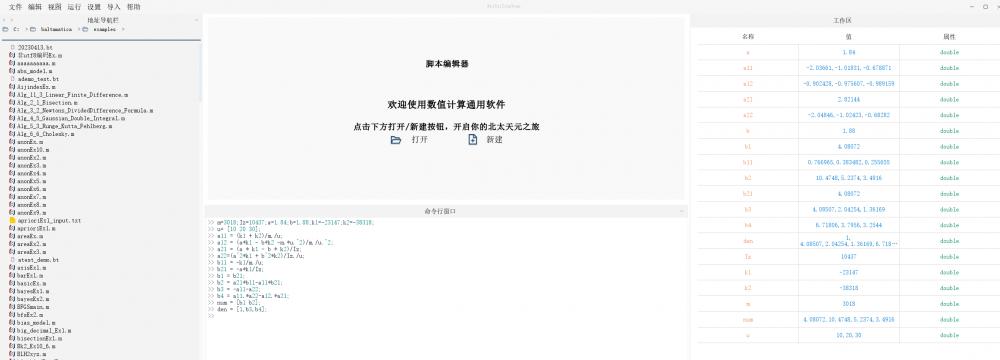

得到結果如下圖1所示 ；將命令行窗口，和工作區窗口放大后如圖2、圖3所示；
圖1
圖2
圖3
因?yàn)?，汽?chē)橫擺角度速度傳遞函數的分子系數為：num = [b1, b2]; 分母系數為：den = [1, b3, b4]; 所以，從圖3紅色框中可以得到各項系數如下：
當汽車速度 s = 10 m/s 時，分子系數：num = [4.0807 10.4748]; 分母系數：den = [1 4.0851 6.7181];
當汽車速度 s = 20 m/s 時， 分子系數：num = [4.0807 5.2347]; 分母系數：den = [1 2.0425 3.7956];
當汽車速度 s = 30 m/s 時， 分子系數：num = [4.0807 3.4916]; 分母系數：den = [1 1.3617 3.2544];
又因?yàn)椋诜抡鏁r(shí)間0s時給前輪一個階躍信號，使前輪轉角從0°轉到15°；所以模型還需一個階躍信號模塊，階躍時間=0；且，還需一個增益模塊，增益= pi*15/180 = 0.2618。
通過北太真元建立汽車橫擺角度速度傳遞函數模型，如下圖所示：
設置參數：
仿真時長：10s；步長0.01s；求解器：ode4

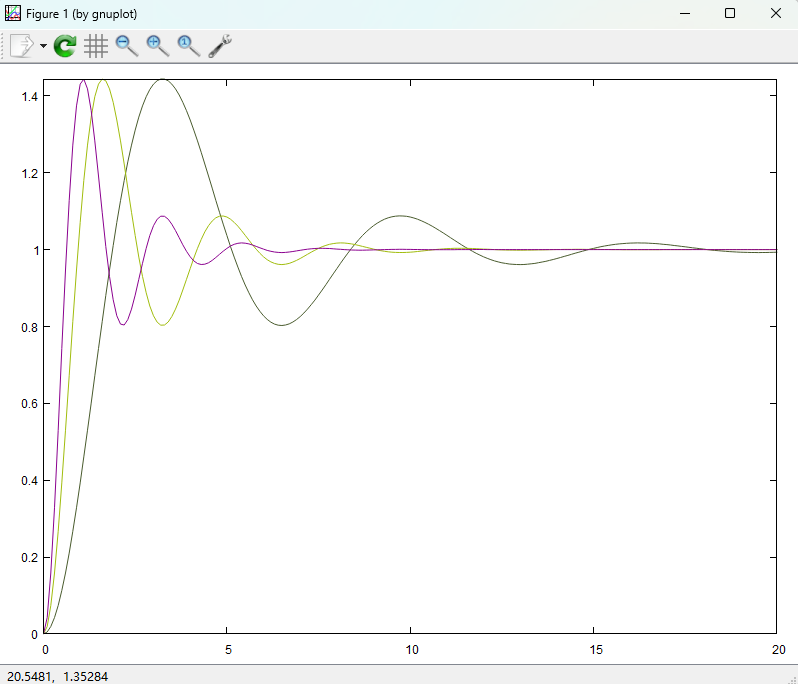

得到的仿真結果，如下圖所示：
紫色代表速度10m/s時響應曲線；
墨綠色代表速度20m/s時響應曲線；
橙色代表速度30m/s時響應曲線；
首先：通過北太天元計算質心偏側角傳遞函數分子和分母的系數，在北太天元依次輸入下面語句；
>> m=3018;Iz=10437;a=1.84;b=1.88;k1=-23147;k2=-38318;
>> u= [10 20 30];
>> a11 = (k1 + k2)/m./u;
>> a12 = (a*k1 - b*k2 -m.*u.^2)/m./u.^2;
>> a21 = (a * k1 - b * k2)/Iz;
>> a22=(a^2*k1 + b^2*k2)/Iz./u;
>> b11 = -k1/m./u;
>> b21 = -a*k1/Iz;
>> b1 = b11;
>> b2 = a12*b21-a22*b11;
>> b3 = -a11-a22;
>> b4 = a11.*a22-a12.*a21;
>> num = [b1 b2];
>> den = [1,b3,b4];

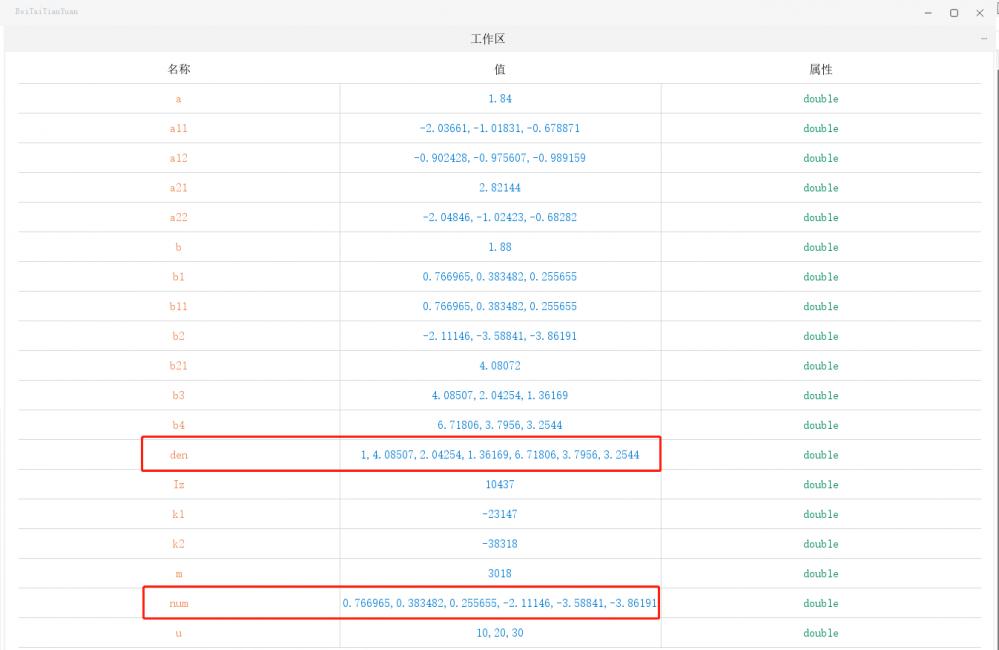

命令行窗口如圖4所示；參數計算結果如圖5所示；
圖4
圖5
因?yàn)?，質心偏側角傳遞函數的分子系數為：num = [b1, b2]; 分母系數為：den = [1, b3, b4]; 所以，從圖5紅色框中可以得到各項系數如下：
當汽車速度 s = 10 m/s 時，分子系數：num = [0.766965 -2.11146]; 分母系數：den = [1 4.08507 6.71806];
當汽車速度 s = 20 m/s 時， 分子系數：num = [0.383482 -3.58841]; 分母系數：den = [1 2.04254 3.7956];
當汽車速度 s = 30 m/s 時， 分子系數：num = [0.255655 -3.86191]; 分母系數：den = [1 1.36169 3.2544];
又因?yàn)椋诜抡鏁r(shí)間0s時給前輪一個階躍信號，使前輪轉角從0°轉到15°；所以模型還需一個階躍信號模塊，階躍時間=0；且，還需一個增益模塊，增益= pi*15/180 = 0.2618。
通過北太真元建立質心偏側角傳遞函數模型 同 汽車橫擺角度速度傳遞函數模型。
設置參數：
仿真時長：10s；步長0.01s；求解器：ode4

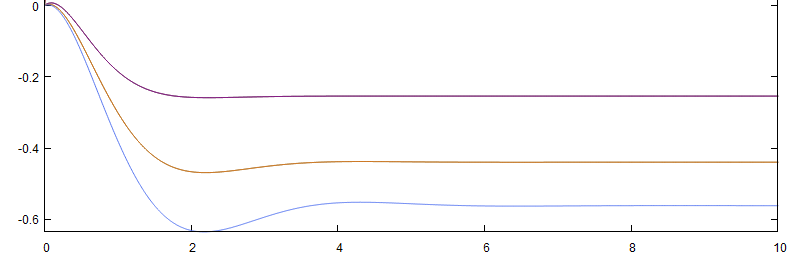

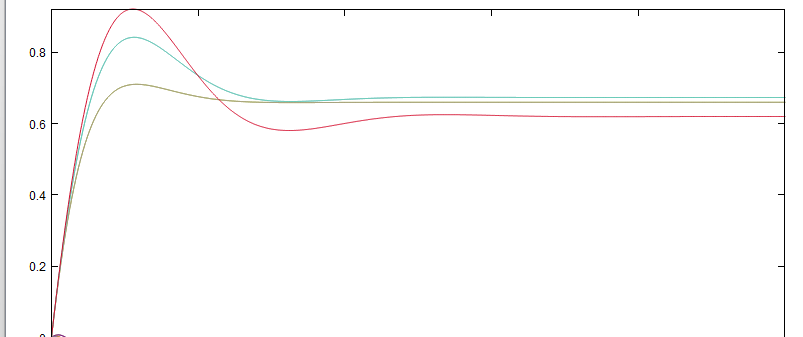

得到的仿真結果，如下圖所示：
淺綠色表速度10m/s時響應曲線；
紫代表速度20m/s時響應曲線；
墨綠色代表速度30m/s時響應曲線；
實例：已知傳遞函數G(s) = ω2/ s2+ 2ζωs + ω2，分析阻尼系數和固有頻率對性能的影響。
（1）假設 ω = 1, ζ = 0, 0.8, 1.5;
（2）假設 ζ = 1, ω = 1, 2, 3;
從（1）可得，阻尼系數傳遞函數的系數可以是：
G(s1) = [1; 1 0 1];
G(s2) = [1; 1 1.6 1];
G(s3) = [1; 1 3 1];
通過北太真元建立“阻尼系數對系統性能的影響”模型，如下圖所示：
設置參數：仿真時長：20s；步長0.1s；求解器：ode4
得到的仿真結果，如下圖所示：
墨綠色代表阻尼系數=0時的特性曲線；
淡綠色代表阻尼系數=0.8時的特性曲線；
紅色代表阻尼系數=1.5時的特性曲線。
從結果圖中可以看出，阻尼系數決定了系統的振蕩幅度，阻尼系數越小，振蕩幅度越大。
從（2）可得，固有頻率傳遞函數的系數可以是：
G(s1) = [1; 1 0.5 1];
G(s2) = [4; 1 1 4];
G(s3) = [9; 1 1.5 9];
通過北太真元建立“固有頻率對系統性能的影響”模型，同上模型；
設置參數：仿真時長：20s；步長0.1s；求解器：ode4
得到的仿真結果，如下圖所示：
墨綠色代表固有頻率=1時的特性曲線；
淡綠色代表固有頻率=2時的特性曲線；
紫色代表固有頻率=3時的特性曲線。
從結果圖中可以看出，固有頻率決定了系統的振蕩頻率，固有頻率越大，系統的振蕩越高，響應速度也越快。

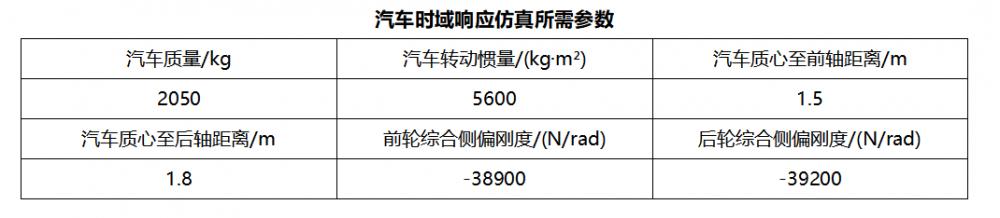

問題：利用汽車橫擺角速度傳遞函數和質心側偏角傳遞函數，對汽車時域響應進行仿真，繪制汽車橫擺角速度和質心偏側角的時域特性曲線。汽車時域響應仿真所需參數見下表。
取狀態向量為X = [β ωr]’，輸入向量U = [δ1]，輸出向量為Y = [β ωr]’，狀態空間方程為：
式中，A = [(K1+K2)/mu, (aK1 - BK2)/mu2-1; (aK1-bK2)/Iz, (a2K1+b2K2)/Iz*u] 稱為系統矩陣；B = [-K1/mu; -aK1/Iz] 稱為控制矩陣；C = [1 0; 0 1] 稱為輸出矩陣；D = [0; 0] 稱為傳遞矩陣。
汽車速度分別選取20m/s、30m/s、40m/s；在仿真時間0s時給前輪一個階躍信號，使前輪轉角從0°轉到10°，并保持不變。根據汽車狀態空間模型，建立模型，繪制不同車速下的汽車橫擺角速度和質心側偏角的時域特性曲線。

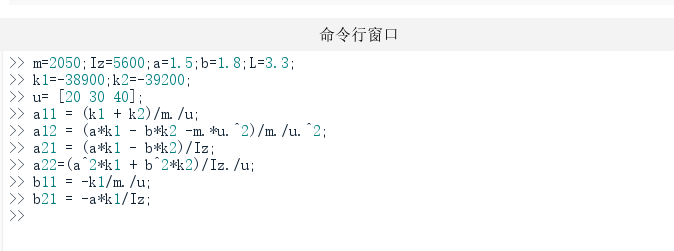

首先：通過北太天元計算汽車狀態空間方程的系統矩陣和控制矩陣，在北太天元依次輸入下面語句；
>> m=2050;Iz=5600;a=1.5;b=1.8;L=3.3;
>> k1=-38900;k2=-39200;
>> u= [20 30 40];
>> a11 = (k1 + k2)/m./u;
>> a12 = (a*k1 - b*k2 -m.*u.^2)/m./u.^2;
>> a21 = (a*k1 - b*k2)/Iz;
>> a22=(a^2*k1 + b^2*k2)/Iz./u;
>> b11 = -k1/m./u;
>> b21 = -a*k1/Iz;
得到結果如下圖1所示 ；
圖1
將命令行窗口，和工作區窗口放大后如圖2、圖3所示；
圖2

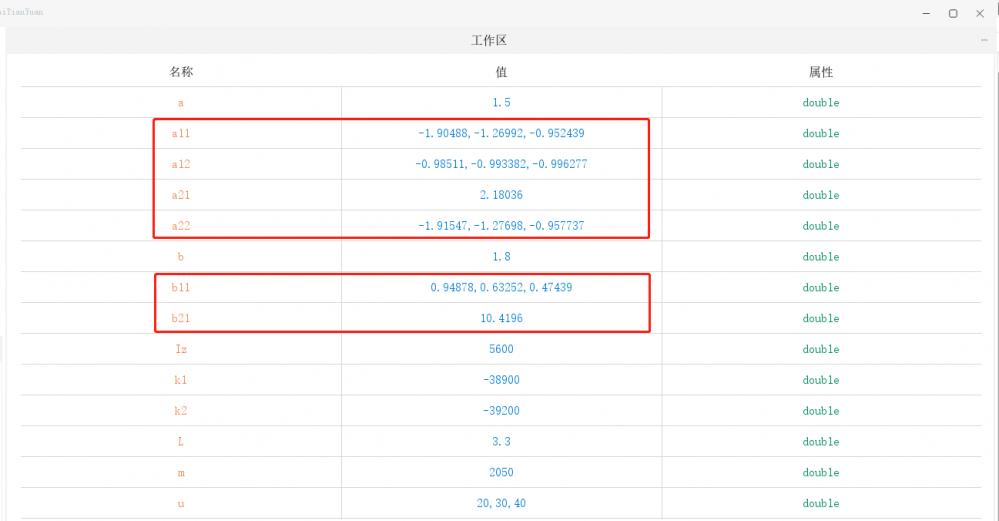

圖3
因?yàn)?，汽?chē)狀態空間方程的系統矩陣為：A = [a11, a12; a21, a22]；控制矩陣為：B = [ b11; b21]； 所以，從圖3紅色框中可以得到各項系數如下：
當汽車速度 s = 20 m/s 時，系統矩陣：A = [-1.90488,-0.98511;2.18036,-1.91547]; 控制矩陣：B = [0.94878; 10.4196];
當汽車速度 s = 30 m/s 時，系統矩陣：A = [-1.26992,-0.993382;2.180436,-1.27698]; 控制矩陣：B = [0.63252; 10.4196];
當汽車速度 s = 40 m/s 時，系統矩陣：A = [-0.952439,-0.996277;2.180436,-0.957737]; 控制矩陣：B = [0.47439; 10.4196];
狀態方程輸出矩陣C = [1 0; 0 1]；傳遞矩陣D = [0; 0]。
又因?yàn)?，在仿真時間0s時給前輪一個階躍信號，使前輪轉角從0°轉到10°；所以模型還需一個階躍信號模塊，階躍時間=0；且，還需一個增益模塊，增益= pi*10/180 = 0.1745。
通過北太真元建立汽車狀態空間模型，如下圖所示：
設置參數：仿真時長：10s；步長0.01s；求解器：ode4
得到的仿真結果，如下圖所示：

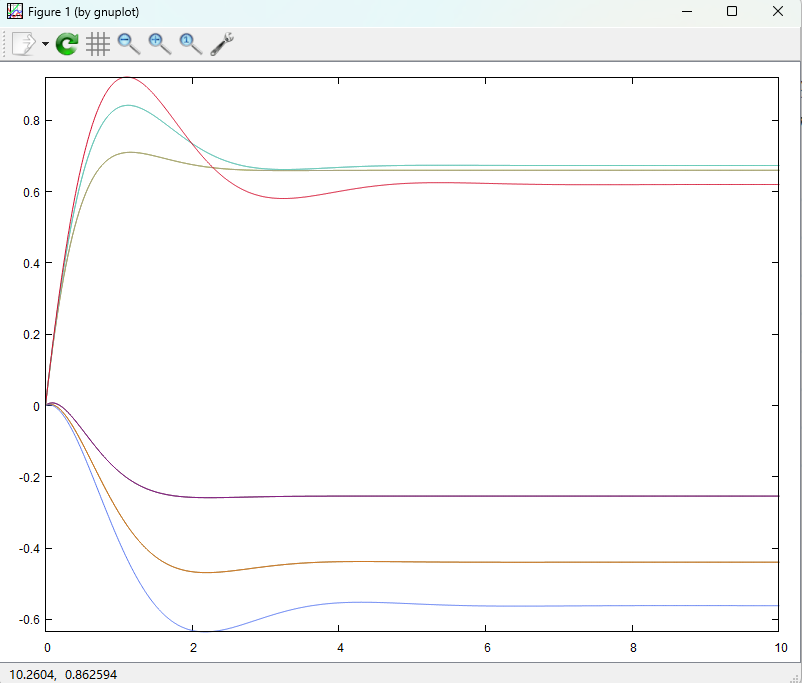

上半部分代表汽車橫擺角速度時域特性曲線；即：
墨綠色代表速度20m/s時的特性曲線；
綠色代表速度30m/s時的特性曲線；
紅色代表速度40m/s時的特性曲線。
下半部分代表汽車質心側偏角時域特性曲線；即：
紫色代表速度20m/s時的特性曲線；
橙色代表速度30m/s時的特性曲線；
藍色代表速度40m/s時的特性曲線。

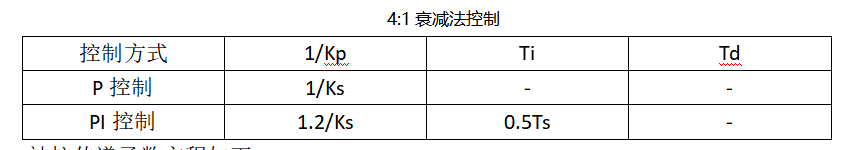

使用4:1衰減曲線法設計下列被控傳遞函數的PI控制器，分別計算P控制、PI控制的參數值，并繪制控制前后系統的單位階躍響應曲線。4:1衰減法控制參數計算公式如下表所示：
4:1衰減法控制
被控傳遞函數方程如下：
Gp(s) =1 / 100^3 + 80^s + 17s + -1;
調節參數時，比例系數由小變大，并增加擾動觀察響應過程，知道響應曲線峰值衰減比為4:1，記錄此時的比例系數Kp為Ks，兩個峰值之間的時間周期為周期Ts。
假設：響應曲線峰值衰減比為4:1時的比例系數 Ks= 4.74;
兩個峰值之間的時間周期 Ts = 21.9967；
則，按照上面4:1衰減法控制表中的計算公式可得：
P控制：比例系數 Kp = Ks = 4.74；
PI控制：比例系數 Kp = Ks/1.2 = 3.95；
積分時間常數 Ti = 0.5 * Ts = 10.9984;
積分系數 Ki = Kp / Ti = 3.95 / 10.9984 = 0.3591;
P（比例）控制
首先，把控制器設置成純比例控制，即令積分系數Ki和微分系數Kd為零，在北太真元建立模型，形成比例控制系統，結構如下圖所示；
設置參數：
仿真時長：30s；步長0.01s；求解器：ode4

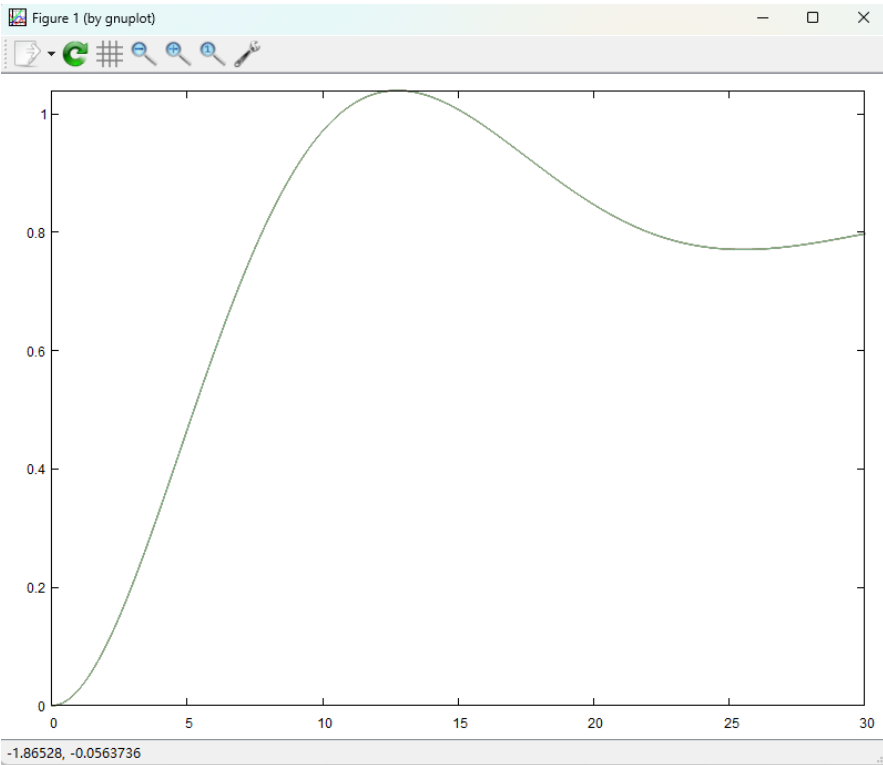

得到的仿真結果，如下圖所示：
PI（比例積分）控制
首先，在純比例控制系統的基礎上增加積分系數Ki，令微分系數Kd為零，在北太真元建立模型，形成比例控制系統，結構如下圖所示；
設置參數：
仿真時長：30s；步長0.01s；求解器：ode4

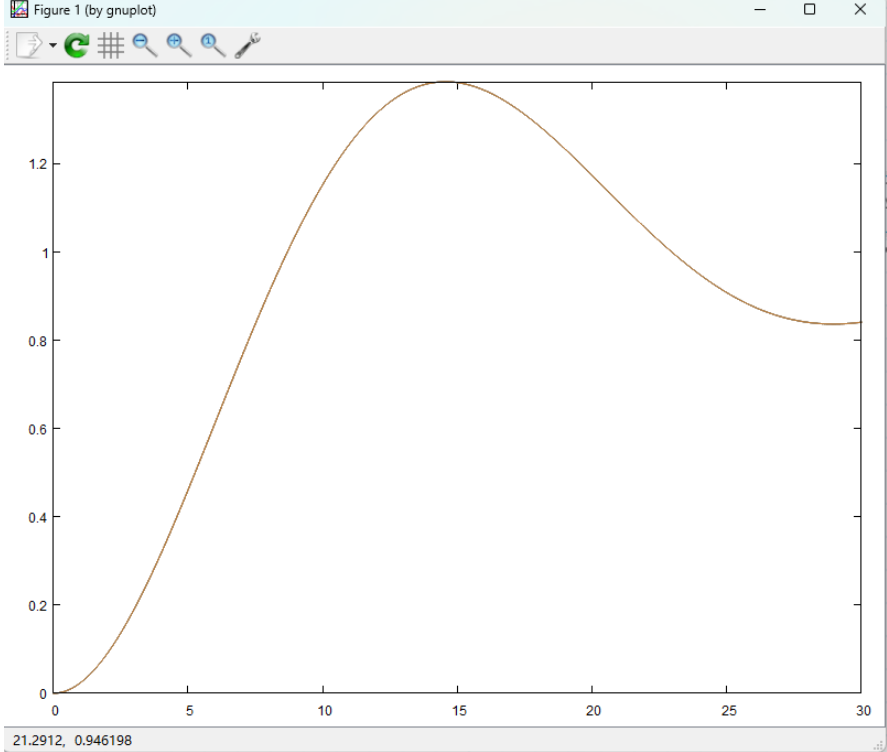

得到的仿真結果，如下圖所示：
