1 線性插值

線性插值是指插值函數為一次多項式的插值方式，其在插值節點上的插值誤差為零。

線性插值相比其他插值方式，如拋物線插值，具有簡單、方便的特點。

線性插值的幾何意義即為概述圖中利用過A點和B點的直線來近似表示原函數。

線性插值可以用來近似代替原函數，也可以用來計算得到查表過程中表中沒有的數值。

1.2 基礎知識

已知函數在區間上個互異點上的函數值，若存在一簡單函數，使

并要求誤差

的絕對值在整個區間上比較小。這樣的問題稱為插值問題。

其中：

：插值節點

：被插值函數

：插值函數

：插值區間

如果在插值區間內部用代替則稱為內插；在插值區間以外，用代替則稱為外插。

1.3 簡介

線性插值是一種較為簡單的插值方法，其插值函數為一次多項式。線性插值，在各插值節點上插值的誤差為0。

設函數在兩點，上的值分別為，，求多項式

使?jié)M足

由解析幾何可知

稱為在處的一階均差，記以。于是，得

如果按照整理，則

以上插值多項式為一次多項式，這種插值稱為線性插值。

1.4 幾何意義

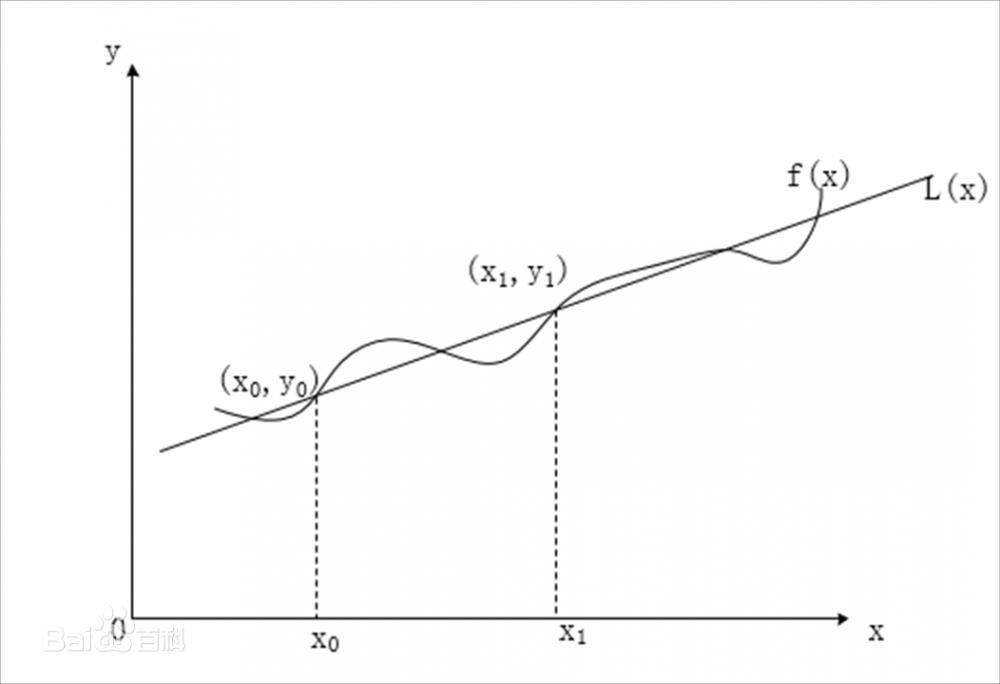

線性插值的幾何意義如圖1所示，即為利用過點和的直線來近似原函數。

1.5 應用

1）線性插值在一定允許誤差下，可以近似代替原來函數；

2）在查詢各種數值表時，可通過線性插值來得到表中沒有的數值。

2一維線性插值仿真實例

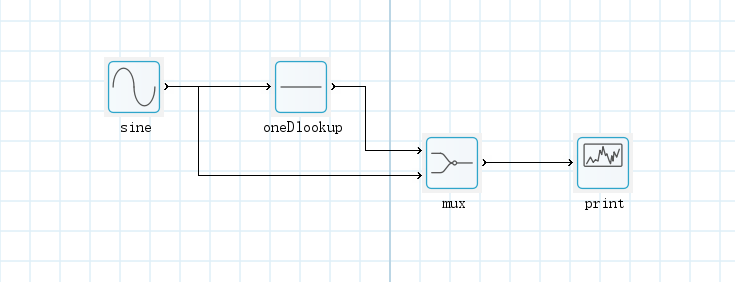

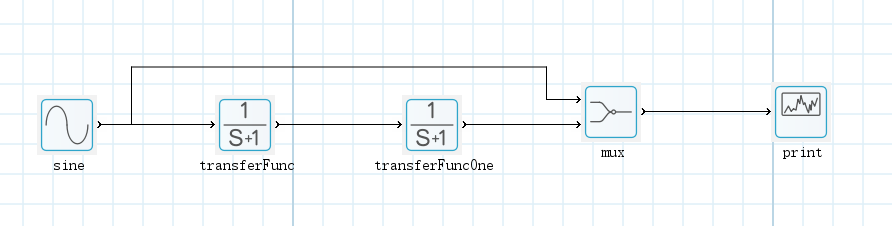

首先，在Baltamulink中，添加輸出正弦波模塊、一維插值模塊、信號合并模塊、輸出模塊，建立一維插值仿真模型，每個模塊參數都設置為默認值；模型如下圖所示；

設置仿真參數：

仿真時長：10s；步長0.01s；求解器：ode4

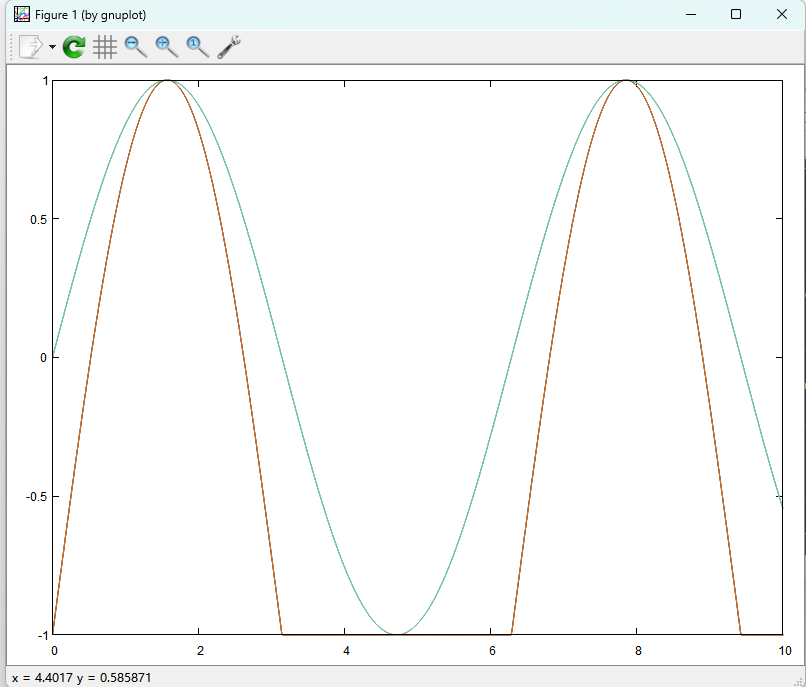

得到的仿真結果，如下圖所示：

綠色代表原正弦波數據；

橙色表示一維插值后的正弦波數據。

      已知質量塊質量 m = 1kg，阻尼 b = 3 N.s/m，彈簧系數 k = 90 N/m，且物塊的初始位移 x(0) = 0.04m，其初始速度為x’(0) = 0.01 m/s。創建該系統的北太真元模型，并運行仿真。彈簧-質量-阻尼系統如下圖所示：

建立理論數學模型。對于無外力的系統，根據牛頓定理可以得到：

mx’’ + bx’ + kx = 0

代入數值并整理得：

x’’ = -3x’ - 90x

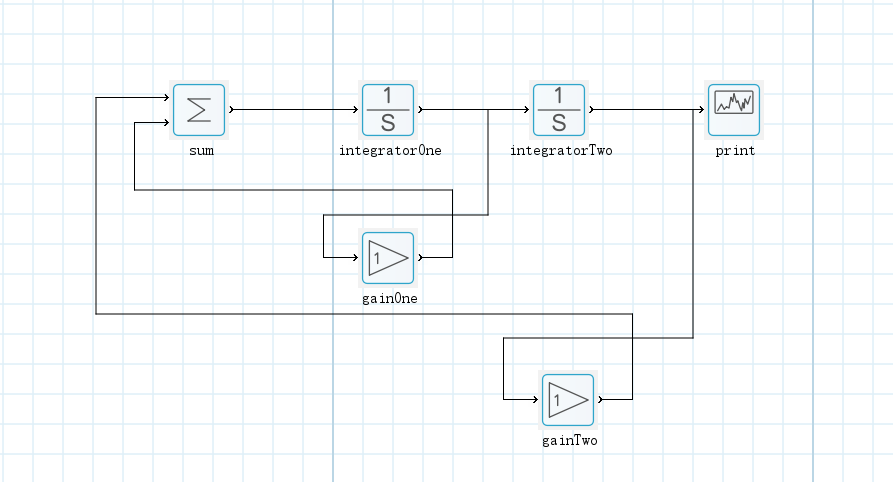

在北太真元建立模型如下圖所示：

設置仿真參數：

仿真時長：10s；步長0.01s；求解器：ode4

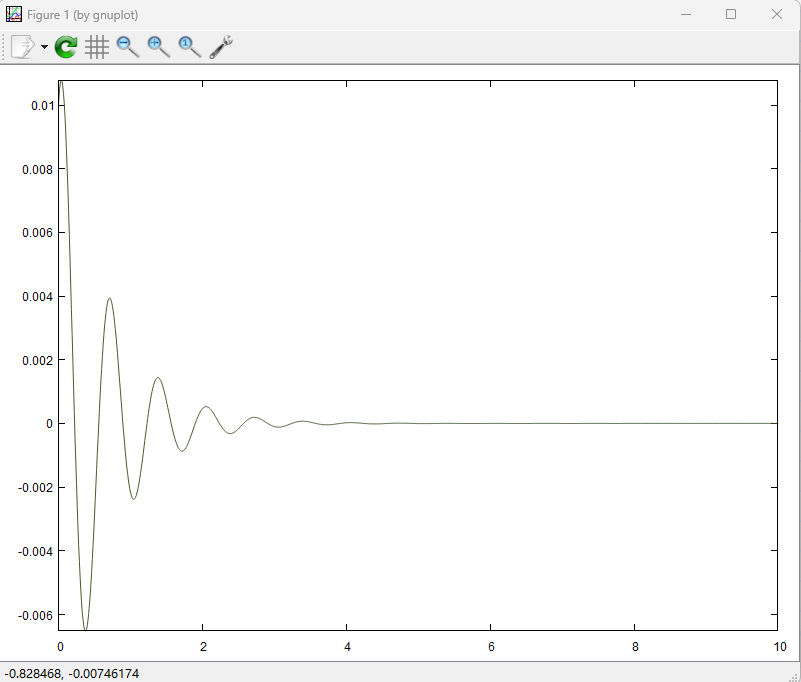

得到的仿真結果，如下圖所示：

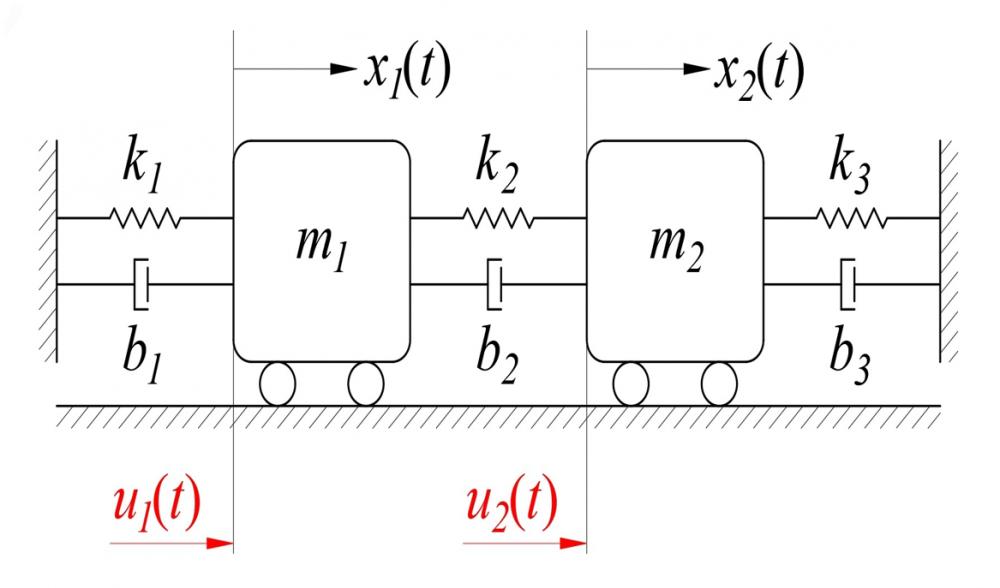

      已知二自由度質量-彈簧-阻尼串聯系統模型如下圖所示：

      這個系統由兩個質量塊（小車）和三組彈簧阻尼器組成，假設地面是光滑的，這樣系統中沒有摩擦作用。 u1(t) 和 u2(t) 分別是兩個質量塊所受的外力， x1(t) 和 x2(t) 分別是兩個質量塊的位移。 m1,2、k1,2,3 和 b1,2,3 分別對應圖中的質量、彈簧剛度和阻尼系數。是對于整個系統而言，輸入兩個外力，輸出兩個位移，因此這是一個多輸入多輸出系統。兩個小車都只能沿橫向左右運動，因此為二自由度系統。

根據牛頓第二定律，物體所受合力等于物體的慣性力，而慣性力是物體質量與加速度的乘積?？梢岳斫鉃槲矬w受力后產生加速度，而有加速度存在就會產生運動趨勢，造成物體運動。

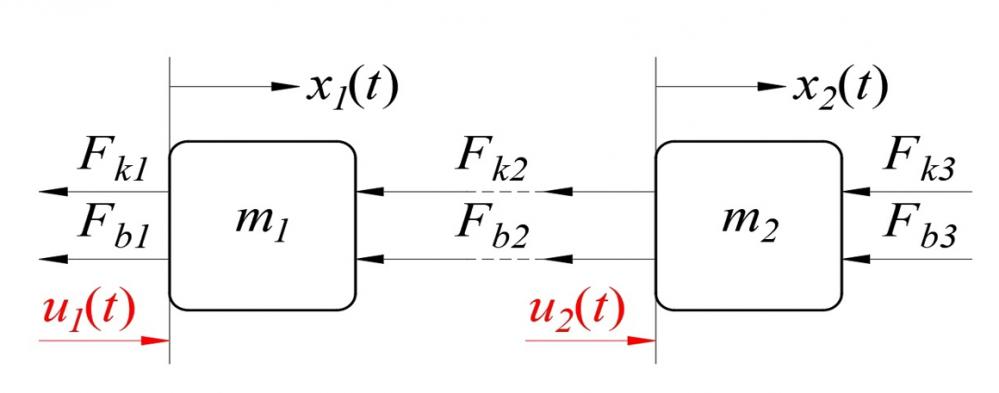

對兩個質量塊分別進行受力分析：

首先需定義系統的狀態變量，在這種情況下一般用物體的位移和速度作為狀態變量。設狀態向量 Z分別對應質量塊1的位移和速度、質量塊2的質量和速度:

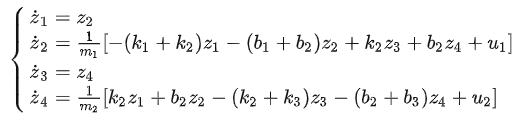

根據上面對模型的數學推導，當將各狀態向量 z 對時間求導（微分），可以將系統整理為各狀態量的一階微分方程組：

因為這是一個線性系統，因此系統的狀態可以表示為矩陣形式：

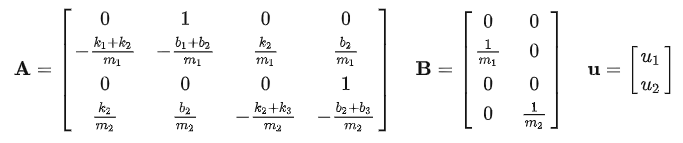

式中，A 為系統狀態矩陣；B 為輸入矩陣；u 為輸入（控制）向量：

      有了系統的狀態空間方程，接下來考慮系統的輸出，也就是我們希望得到的量。我們假設對兩個質量塊的位移感興趣，即 z1 和 z3 ，那么就將它兩個狀態作為系統的輸出，則輸出方程的矩陣形式為：y = Cz;

式中，y 為輸出向量；C 為輸出矩陣：

以上，使用狀態空間模型對系統完成描述。

令，質量：m = 1kg；彈簧剛度： k = 1N/m；阻尼系數：b = 1N.s/m。

則，狀態空間方程系數如下：

A = [0 1 0 0;-2 -2 1 1;0 0 0 1;1 1 -2 -2];

B = [0 0;1 0;0 0;0 1];

C = [1 0 0 0;0 0 1 0];

D = [0 0;0 0];

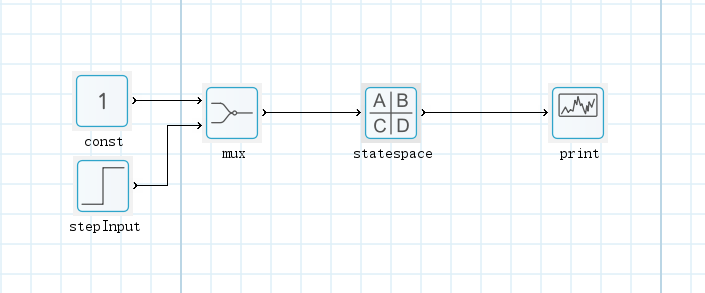

在北太真元建立模型如下圖所示：

設置仿真參數：

兩個質量塊所受的外力u1是常量模塊 = 2 N； u2是階躍型號=1N。

仿真時長：10s；步長0.01s；求解器：ode4

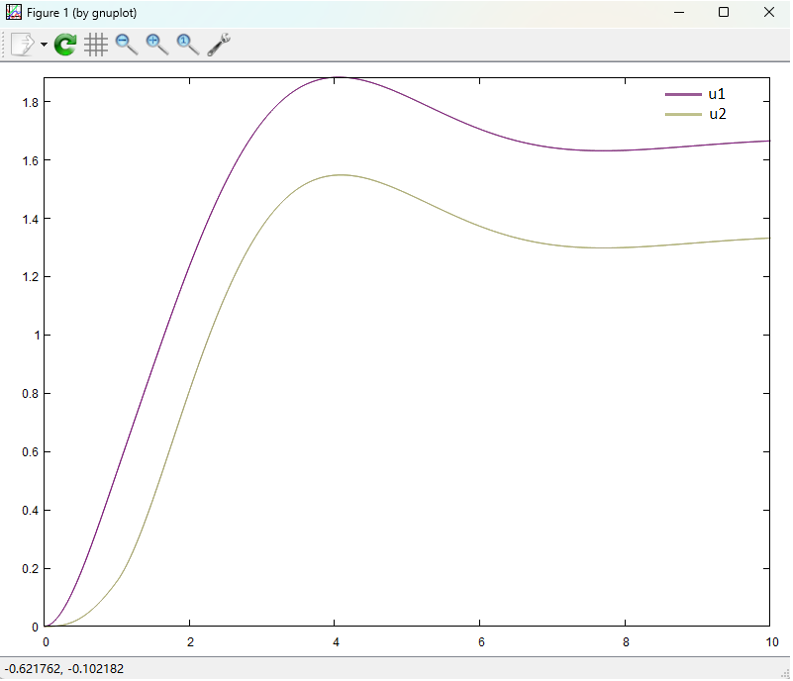

得到的仿真結果，如下圖所示：

求解二階微分方程：x’’(t) + 0.4x’(t) + 0.9x(t) = 0.7u(t) 的解，其中u(t)是脈沖信號。

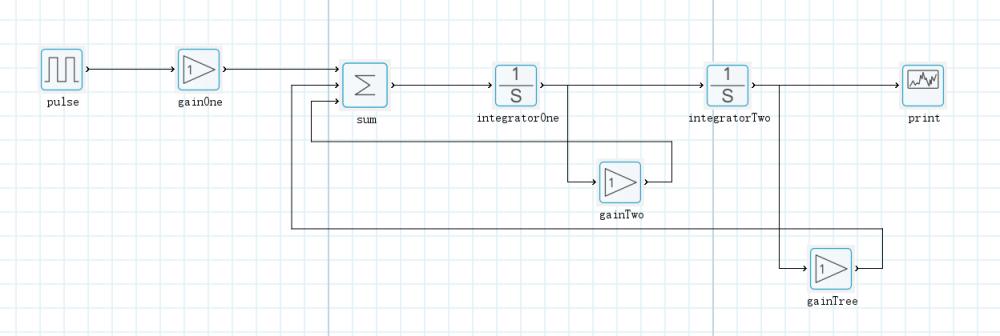

在北太真元建立模型如下圖所示：

設置仿真參數：

脈沖信號u(t)為方波信號模塊，參數振幅 = 1；周期 = 2.5；脈沖寬度 = 50；相位 = 0；

仿真時長：10s；步長0.01s；求解器：ode4

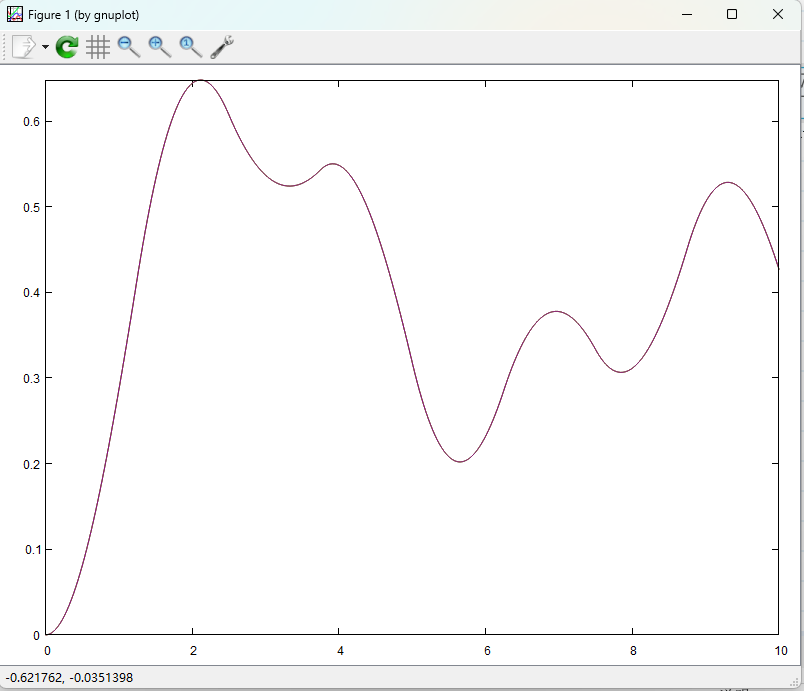

得到的仿真結果，如下圖所示：

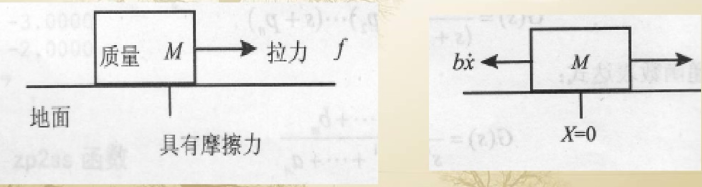

力——質量系統，要拉動一個箱子（拉力f=1N），箱子質量為M（1kg），箱子與地面的摩擦力為[(b=0.4N.m/s)]，其大小與車子的速度成正比。如下圖所示：

其運動方程式為：

F - bx’ = Mx’’

拉力作用時間為2s。

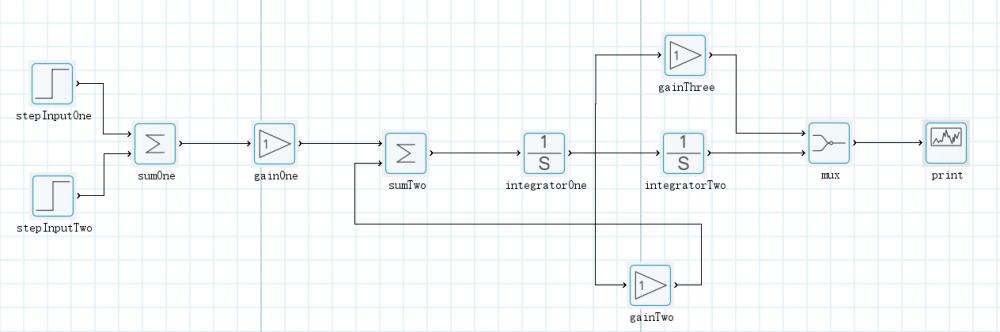

在北太真元建立模型如下圖所示：

設置仿真參數：

設置stepInputOne模塊的階躍時間為0，表示摩擦力作用時間；

設置stepInputTwo模塊的階躍時間為2，表示拉力作用時間；

設置gainTwo模塊的增益值為0.4表示摩擦力；

仿真時長：10s；步長0.01s；求解器：ode4

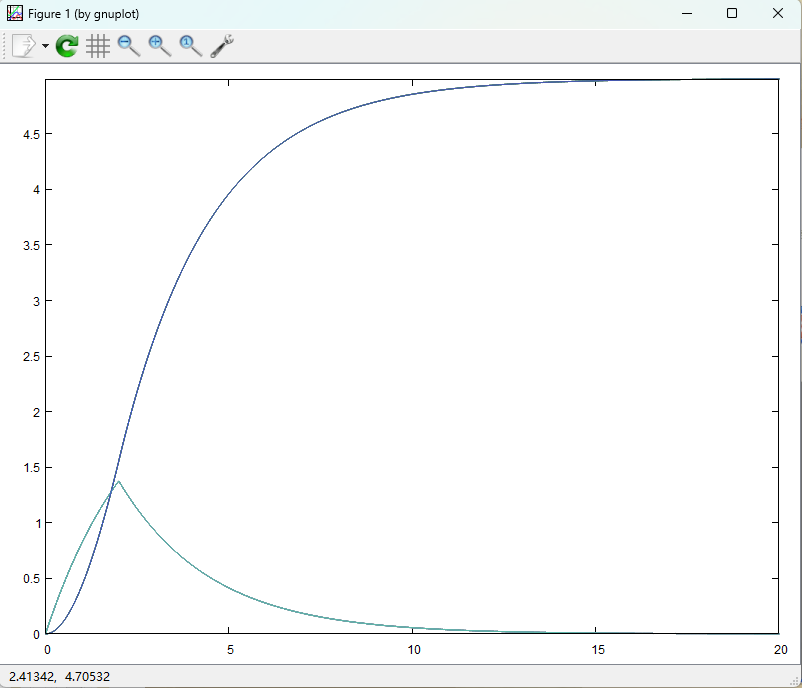

得到的仿真結果，如下圖所示：

因為有摩擦力存在，箱子最終會停止前進。

零極點增益模型實際上是傳遞函數的另一種表現形式，其原理是分別對源系統傳遞函數的分子、分母進行因式分解處理，以獲得系統零點和幾點的表示形式。

式中，k為系統增益；zi(i = 1,2,3,...,m)為分子多項式的根，稱為系統的零點；pj(j = 1,2,...,n)是分母多項式的根，稱為系統的極點。

傳遞函數的分母多項式就是它的特征多項式，它等于零的方程就是傳遞函數的特征方程，特征方程的根也就是傳遞函數的極點。傳遞函數的極點決定了所描述系統的自由運動狀態；零點影響系統各模態在系統響應中的比重。

零點增益模型的命令格式如下：

ZPG = zpk(z, p, k)

其中ZPG是建立的零極點增益模型；z、p、k分別是系統的零點向量、極點向量和增益。

例：利用Baltamulink建立系統

G(s) = 18(s + 2) / (s + 0.4)(s + 15)(s + 25)

的零點增益模型，進行系統仿真。

將上面零點增益模型進行轉換得到模型的傳遞函數如下：

G(s) = 18(s + 2)/(s^3 + 40.4s^2 + 391s + 150)

根據該傳遞函數模型，在北太真元建立模型如下圖所示：

設置仿真參數：

仿真時長：20s；步長0.01s；求解器：ode4

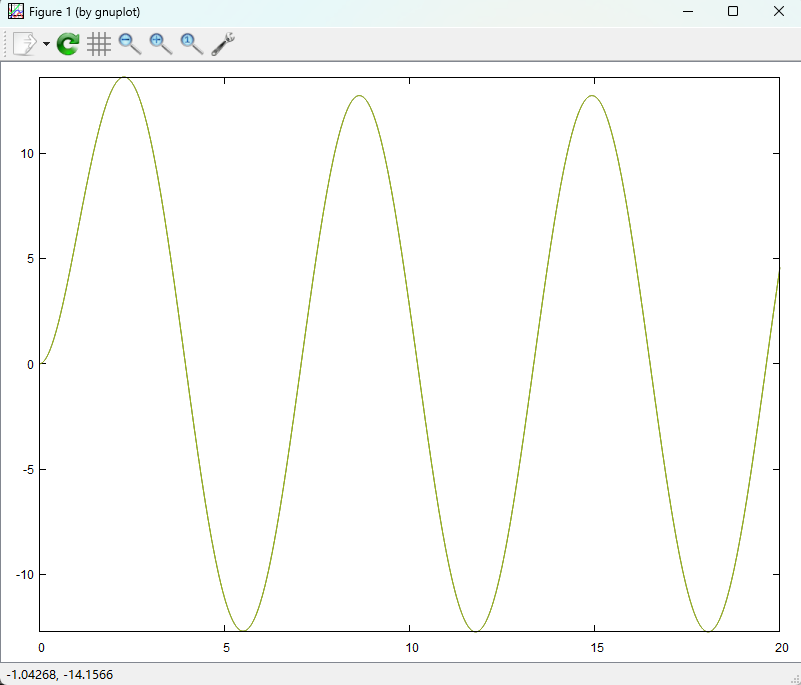

得到的仿真結果，如下圖所示：

針對標準二階系統傳遞函數：

改變ζ（阻尼比）和ωn（自由振蕩頻率）的參數設置，觀察對系統輸出的影響。

在二階系統自由振蕩頻率ωn不變的情況下，改變阻尼系數ζ為無阻尼（ζ= 0）、欠阻尼（0<ζ< 1）、臨界阻尼（ζ= 1）和過阻尼（ζ> 1）的4中狀態，分別取ζ= 0，ζ= 0.5，ζ= 1，ζ= 2帶入二階系統傳遞函數  中，搭建4個不同的仿真模型，輸出結果，觀察仿真結果得出結論。

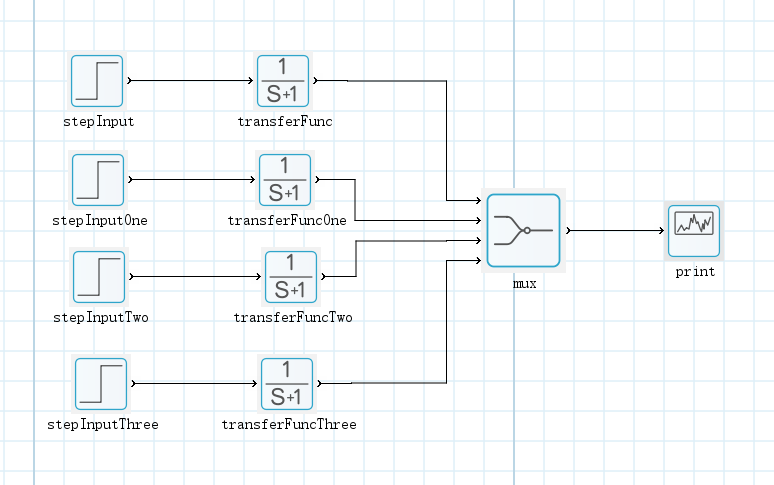

根據該傳遞函數模型，在北太真元建立模型如下圖所示：

設置仿真參數：

從上到下，傳遞函數參數依次為：

num = [4]；den = [1 0 4]；

num = [4]；den = [1 2 4]；

num = [4]；den = [1 4 4]；

num = [4]；den = [1 8 4]；

階躍信號模塊的階躍時間為0；

仿真時長：6s；步長0.01s；求解器：ode4

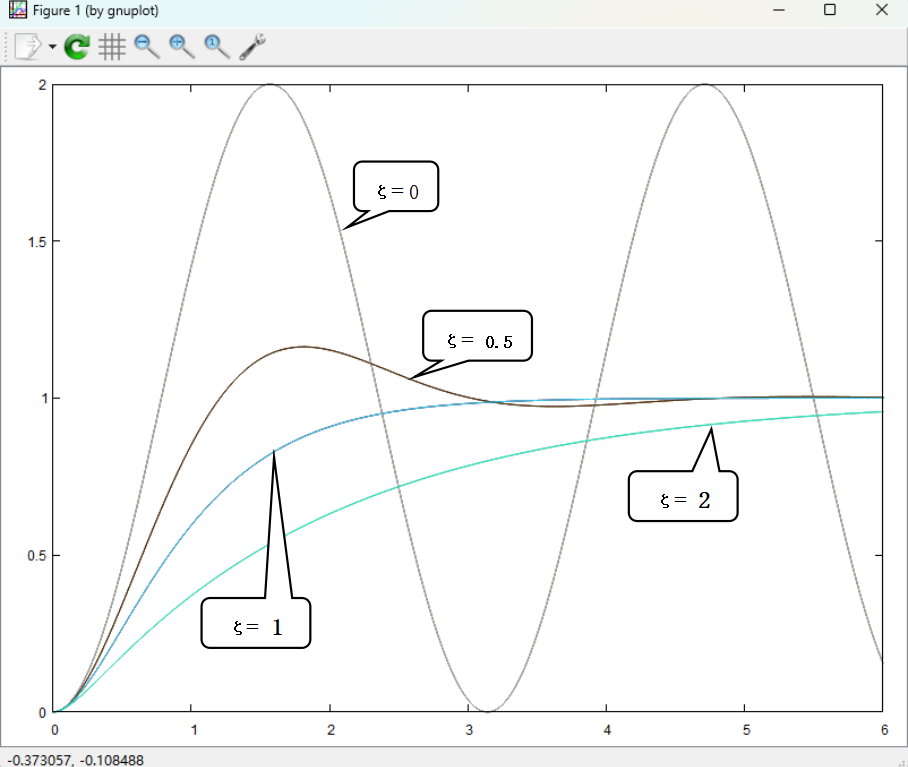

得到的仿真結果，如下圖所示：

結論：從仿真結果可以看出，改變阻尼比，系統的超調量也在變化，系統達到穩態的時間也發生變化。當ζ= 0無阻尼時，出現等幅振蕩曲線，超調量為100%，穩態時間為無窮大；當ζ< 1時，信號曲線衰減振蕩，有超調量；當ζ≥ 1時，沒有超調量，隨著ζ增大，達到穩態的時間也增大。

已知開環系統傳遞函數：

首先將G(s)化為唯一標準形式：

此系統由比例環節、積分環節、慣性環節、一階微分環節和振蕩環節共5個環節組成。

慣性環節轉折頻率：

一階復合微分環節轉折頻率：

振蕩環節轉折頻率：

開環增益：K=4，積分環節數v=1，低頻起始段由K/s=4/s決定。

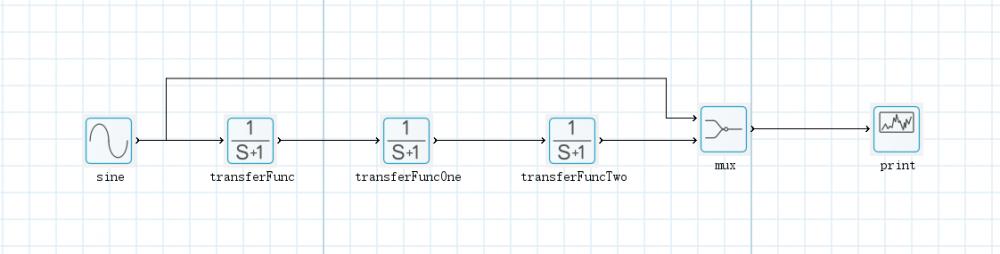

根據該傳遞函數模型，在北太真元建立模型如下圖所示：

設置仿真參數：

從上到下，傳遞函數參數依次為：

num = [1]；den = [1 0]；

num = [1]；den = [1 0.5]；

num = [64 128]；den = [1 3.2 64]；

仿真時長：10s；步長0.01s；求解器：ode4

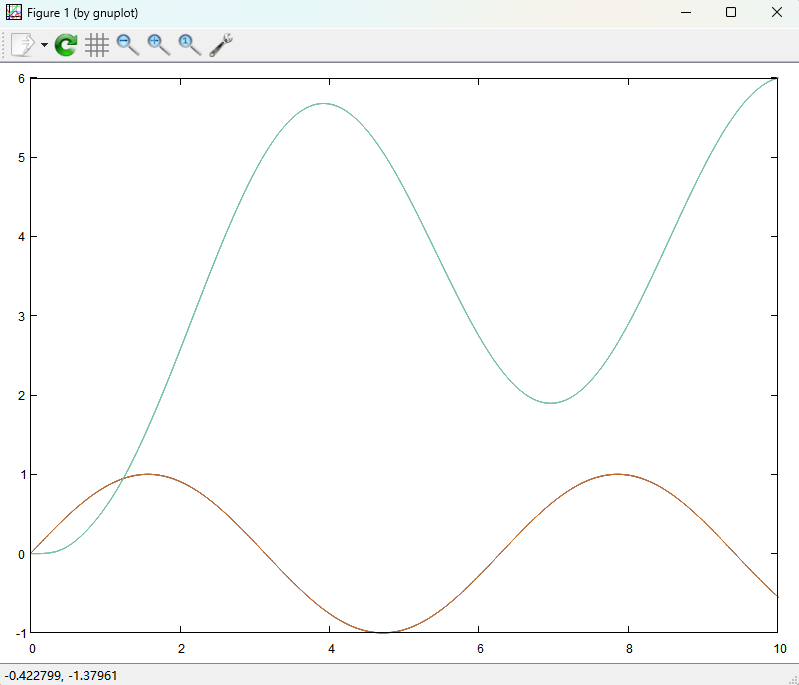

得到的仿真結果，如下圖所示：

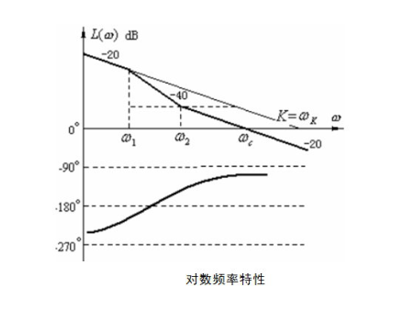

已知某系統的開環對數頻率特性如下圖所示，試確定其開環傳遞函數。

根據對數幅頻特性曲線，可以寫出開環傳遞函數的表達形式如下：

根據對數頻率特性的坐標特點有，可以確定開環增益。

根據相頻特性的變化趨勢（-270°-> -90°），可以判定系統為非最小相角系統。

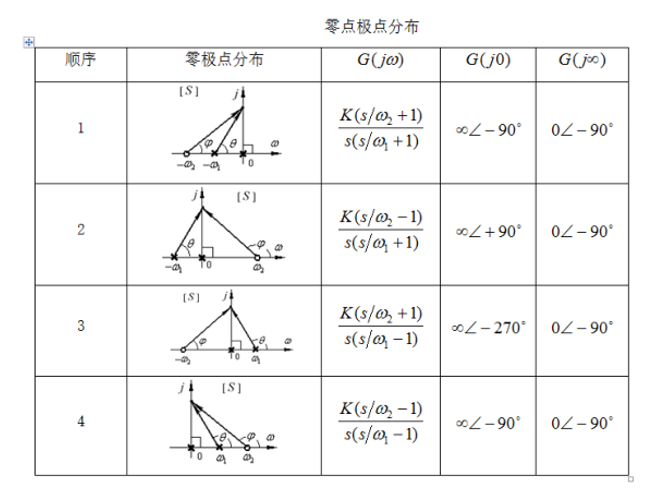

G(s)中一階復合微分環節和慣性環節至少有一個是“非最小相角”的，將系統可能的開環零點極點分布畫出來，如下表所示：

分析相角的變化趨勢，可見，只有當慣性環節極點在右半s平面，一階復合微分環節零點在左半s平面是，相角才符合從-270°到-90°的變化規律。因此可以確定系統的開環傳遞函數為：

對于最小相角系統，對數幅頻特性與對數相頻特性之間存在唯一確定的對應關系，根據對數幅頻特性就完全可以確定相應的對數相頻特性和傳遞函數，反之亦然。由于對數幅頻特性容易繪制，所以在分析最小相角系統時，通常只畫其對數幅頻特性，對數相頻特性則只需概略畫出，或者不畫。

根據該傳遞函數模型，在北太真元搭建最小相角系統模型如下圖所示：

設置仿真參數：

從上到下，傳遞函數參數依次為：

num = [1]；den = [1 0]；

num = [1 1]；den = [1 -1]；

仿真時長：10s；步長0.01s；求解器：ode4

得到的仿真結果，如下圖所示：

控制系統穩定與否是絕對穩定性的概念。而對一個穩定的系統而言，還有一個穩定的程度，即相對穩定性的概念。相對穩定性與系統的動態性能指標有著密切的關系。在設計一個控制系統時，不僅要求它必須是絕對穩定的，而且還應保證系統具有一定的穩定程度。只有這樣，才能不致因系統參數變化而導致系統性能變差甚至不穩定。

對于一個最小相角系統而言，曲線越靠近點，系統階躍響應的振蕩就越強烈，系統的相對穩定性就越差。因此，可用曲線對點的接近程度來表示系統的相對穩定性。通常，這種接近程度是以相角裕度和幅值裕度來表示的。

要計算相角裕度，首先要知道截止頻率。求較方便的方法是先由繪制曲線，由與線的交點確定。而求幅值裕度首先要知道相角交界頻率，對于階數不太高的系統，直接解三角方程是求較方便的方法。通常是將寫成虛部和實部， 令虛部為零而解得。

【例6-10】 某單位反饋系統的開環傳遞函數為：

試求時系統的相角裕度和幅值裕度。將該開環傳遞函數變換為：

在實際工程設計中，只要繪出曲線即可。

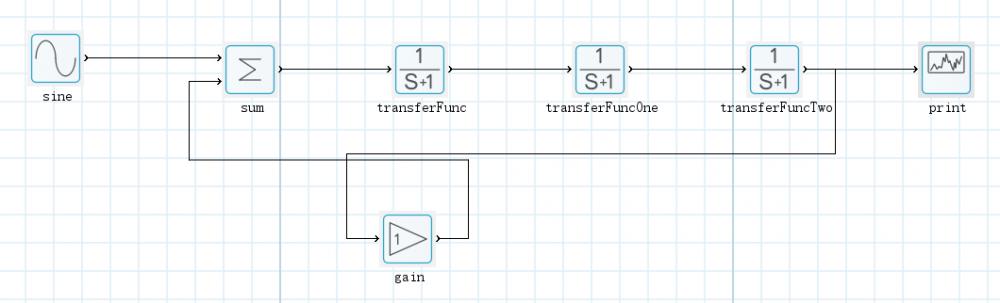

根據該傳遞函數模型，在北太真元搭建穩定裕度系統模型如下圖所示：

設置仿真參數：

從上到下，傳遞函數參數依次為：

num = [52]；den = [1 0]；

num = [1]；den = [1 1]；

num = [1]；den = [1 5]；

仿真時長：10s；步長0.1s；求解器：ode4

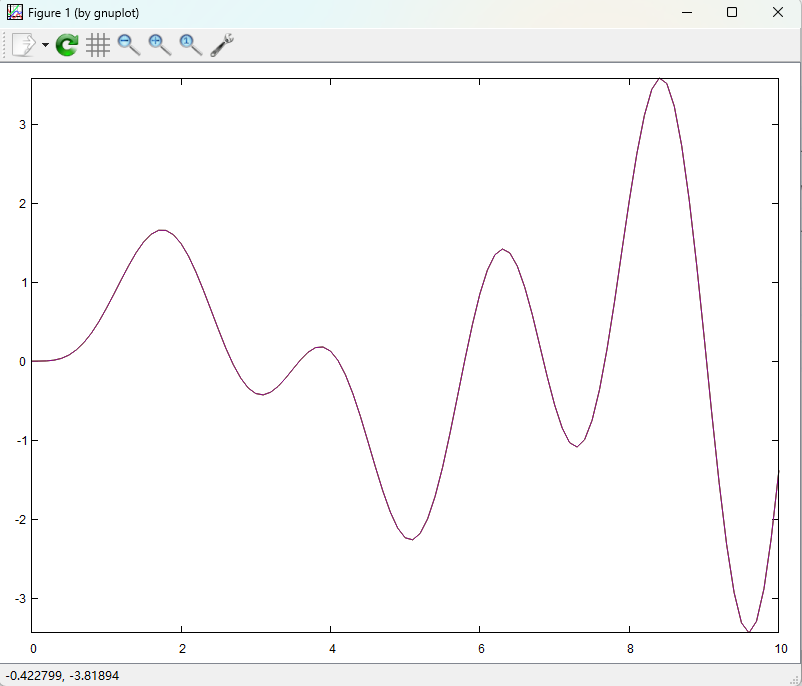

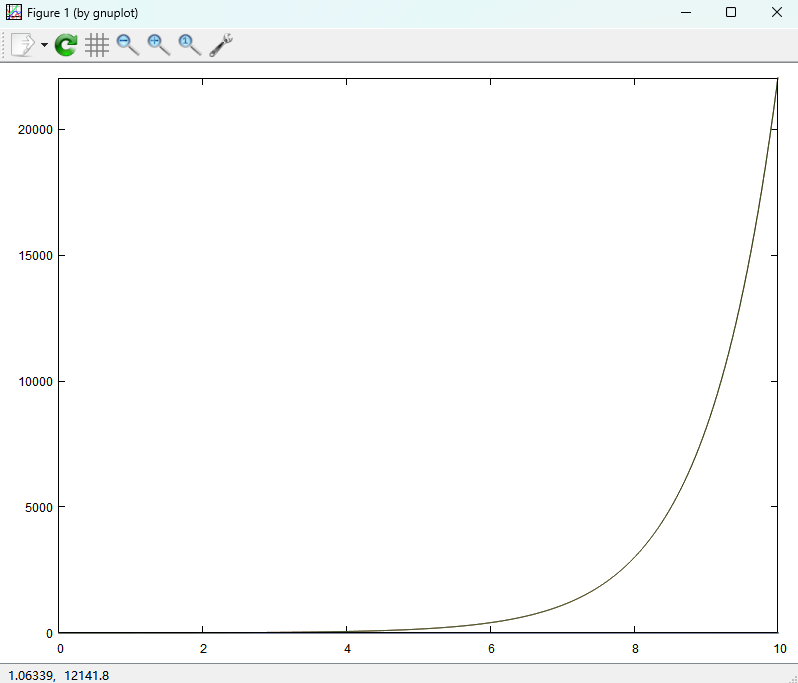

得到的仿真結果，如下圖所示：
