用北太天元軟件對我們科研論文中的算法代碼復現如何？

因?yàn)槲沂菙?shù)學專業的，想知道北太天元軟件用于優化方向的算法支撐程度怎樣？想必很多科研工作者都需要這方面的支撐，各個專業需求不同，比如：工具箱、仿真、算法等。

3 2022-09-23

如何使用北太天元的繪圖功能

數據可視化（Data Visualization）是關于數據視覺表現形式的科學技術研究，指利用計算機圖形學和圖像處理技術，將數據轉換為圖形或圖像在屏幕上顯示出來，成為對人類視覺更為友好的圖形圖像的過程。

本文使用的北太天元版本為 Baltamatica 2.1.3.2 Windows版

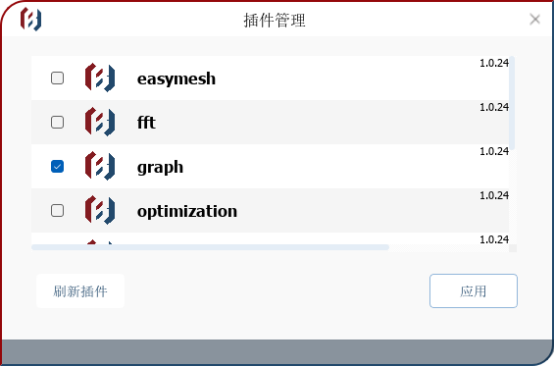

1. 首先需要確保北太天元已經加載了繪圖插件 graph，可以在 幫助》插件 中查看，軟件安裝完成后會默認加載繪圖插件。

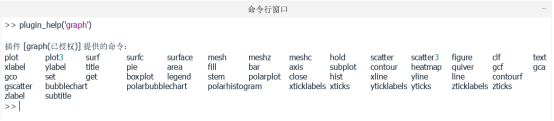

2. 在繪圖插件加載后，如何查看繪圖插件提供哪些函數呢？有兩個方法，一個是直接在命令行窗口輸入 plugin_help(‘graph’) 就可以查看目前繪圖插件提供的全部函數，或者在命令行窗口輸入 help , 這個命令會返回北太天元里提供的所有內核提供的命令、腳本提供的命令和插件 [graph(已授權)] 提供的命令。

如下圖所示

3. 如何查看某個繪圖函數的具體用法呢？

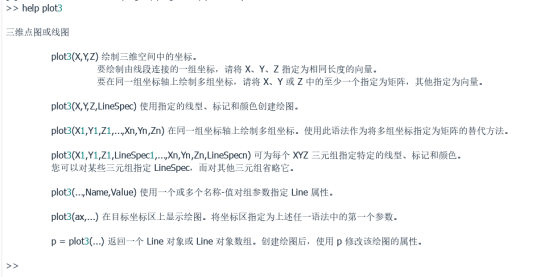

在命令行窗口直接輸入 help 函數名，例如help plot3

使用 plot3 繪制三維螺旋線。

t=0:pi/50:10*pi;

plot3(sin(t),cos(t),t);

axis square;

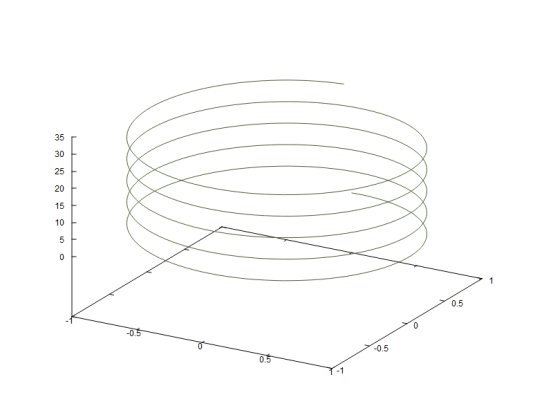

以上代碼運行的結果如下圖所示。

下面介紹一下北太天元提供的二維圖形

特殊二維圖形

1. 條形圖

bar(X,Y)：X是坐標，Y是高度，條形的跨度是x坐標的最小間距

bar(Y)：對Y繪制條形圖。如果Y為矩陣，Y的每一行聚集在一起。橫

2. 區域圖

區域圖用于顯示向量或者矩陣中的元素在對應的x下，在所有元素中所占的比例。默認情況下，函數area將矩陣中各行的元素集中，將這些值繪成曲線，并填充曲線和x軸之間的空間。其調用語法如下。

area(Y)：繪制向量Y。

area(X,Y)：繪制 Y 中的值對 x 坐標 X 的圖。然后，該函數根據 Y 的形狀填充曲線之間的區域：如果 Y 是向量，則該圖包含一條曲線。area 填充該曲線和水平軸之間的區域。如果 Y 是矩陣，則該圖對 Y 中的每列都包含一條曲線。area 填充這些曲線之間的區域并堆疊它們，從而顯示在每個 x 坐標處每個行元素在總高度中的相對量。

3. 餅形圖

在統計學中，經常要使用餅形圖來表示各個統計量占總量的份額，餅形圖可以顯示向量或矩陣中的元素占總體的百分比。在北太天元中可以使用pie函數來繪制二維餅形圖，其調用語法如下。

pie(X)：使用 X 中的數據繪制餅圖。餅圖的每個扇區代表 X 中的一個元素。如果 sum(X) ≤ 1，X 中的值直接指定餅圖扇區的面積。如果 sum(X) < 1，pie 僅繪制部分餅圖。如果 sum(X) > 1，則 pie 通過 X/sum(X) 對值進行歸一化，以確定餅圖的每個扇區的面積。

4. 直方圖

直方圖用于直觀地顯示數據的分布情況。在北太天元中提供了兩個函數用于直方圖的繪制：hist和polarhistogram。hist主要是用于直角坐標系直方圖的繪制；polarhistogram主要用于極坐標系下直方圖的繪制。下文主要介紹hist函數的用法。hist函數的調用語法如下。

n=hist(Y)：繪制Y的直方圖。

n=hist(Y,nbins)：指定分格的數目。

5. 針狀圖

在北太天元中，可以使用函數stem生成二維離散圖形。stem函數調用語法如下：

stem(Y)：繪制Y的數據序列，圖形起始于X軸，并在每個數據點處繪制一個小圓圈。

strm(X,Y)：按照指定的X繪制數據序列Y。

6. 方向矢量圖和速度矢量圖

在北太天元中可以繪制方向矢量圖和速度矢量圖。quiver函數用來繪制箭狀圖或者速度矢量圖，其調用語法如下。

quiver(x,y,u,v)：繪制矢量圖，參數x和y用于指定矢量的位置，u和v用于指定要繪制的矢量。

quiver(u,v)：繪制矢量圖，矢量的位置為默認值。

梯度方向也就是速度方向，本例使用quiver函數即可達到目的。

7. 等高線的繪制

等高線用于創建、顯示并標注由一個或多個矩陣確定的等值線。北太天元中提供有一些函數用于繪制等高線：

contour 顯示矩陣Z的二維等高線圖

meshc 創建一個匹配有二維等高線圖的網格圖

contourf 顯示矩陣Z的二維等高線圖，并在各等高線之間用實體顏色填充

surfc 創建一個匹配有二維等高線圖的曲面圖

這里只介紹最常用的函數contour，其他函數請讀者自行查閱幫助文檔。contour函數用于繪制二維等高線圖，其調用語法如下。

contour(Z)：繪制矩陣Z的等高線，繪制時將Z在x-y平面插值，等高線數量和數值由系統根據Z自動確定。

contour(X,Y,Z)：繪制矩陣Z的等高線，坐標值由矩陣X和Y指定，矩陣X、Y、Z的維數必須相同。

contour(X,Y,Z,“ShowText”,“on”)：繪制矩陣Z的等高線，坐標值由矩陣X和Y指定三維圖形,通過ShowText后的參數為“on”或者“off”,設置圖像是否顯示標注。

三維圖形

除了繪制二維圖形，北太天元還提供一系列三維圖形繪制函數，下文將對這些函數進行詳細說明。

繪制三維曲線圖

在北太天元中，plot3函數用于繪制三維曲線圖。該函數的用法和plot類似，其調用語法如下。

plot3(X,Y,Z)：繪制三維空間中的坐標。要繪制由線段連接的一組坐標，請將 X、Y、Z 指定為相同長度的向量。要在同一組坐標軸上繪制多組坐標，請將 X、Y 或 Z 中的至少一個指定為矩陣，其他指定為向量。

plot3(X,Y,Z,LineSpec)：使用指定的線型、標記和顏色創建繪圖。

plot3(X1,Y1,Z1,...,Xn,Yn,Zn)：在同一組坐標軸上繪制多組坐標。使用此語法作為將多組坐標指定為矩陣的替代方法。

plot3(X1,Y1,Z1,LineSpec1,...,Xn,Yn,Zn,LineSpecn)：可為每個 XYZ 三元組指定特定的線型、標記和顏色。您可以對某些三元組指定 LineSpec，而對其他三元組省略它。

plot3(...,Name,Value)：使用一個或多個名稱-值對組參數指定 Line 屬性。

繪制三維曲面圖

在北太天元中，除了plot3函數可用于繪制三維圖形外，還有一些函數可以用來繪制三維網格圖和曲面圖。下面分別介紹這些函數。

1. 三維網格圖

mesh函數用于繪制三維網格圖，其調用語法如下。

mesh(X,Y,Z)：創建一個網格圖，該網格圖為三維曲面，有實色邊顏色，無面顏色。該函數將矩陣 Z 中的值繪制為由 X 和 Y 定義的 x-y 平面中的網格上方的高度。邊顏色因 Z 指定的高度而異。

mesh(Z)：創建一個網格圖，并將 Z 中元素的列索引和行索引用作 x 坐標和 y坐標。

mesh(Z,C)：進一步指定邊的顏色。

mesh(___,C)：進一步指定邊的顏色。

mesh(ax,___)：將圖形繪制到 ax 指定的坐標區中，而不是當前坐標區中。指定坐標區作為第一個輸入?yún)?shù)。

mesh(___,Name,Value)：使用一個或多個名稱-值對組參數指定曲面屬性。例如，'FaceAlpha',0.5 創建半透明網格圖。

2. 三維曲面圖

函數surf用來繪制三維表面圖形，其調用語法如下。

surf(X,Y,Z) 創建一個三維曲面圖，它是一個具有實色邊和實色面的三維曲面。該函數將矩陣 Z 中的值繪制為由 X 和 Y 定義的 x-y 平面中的網格上方的高度。曲面的顏色根據 Z 指定的高度而變化。

surf(Z) 創建一個曲面圖，并將 Z 中元素的列索引和行索引用作 x 坐標和 y 坐標。

0 2022-12-21

【春節篇】使用北太天元畫燈籠

佳節臨近，今天給大家分享一下如何使用北太天元繪制一個燈籠


燈籠中有很多大面積的顏色區域，是需要使用北太天元的 fill 函數來完成，fill 函數的幫助如下：

>> help fill
填充的二維多邊形
語法:    fill(X,Y)
示例:
    % 函數創建紅色多邊形。
    % X 是頂點的x坐標，Y是頂點的y坐標
    % 例如 一個三角形的三個頂點的坐標是p1(0,0), p2(1,0), p3(0.5,0.5)
    % 畫出紅色的三角形
    x = [0, 1, 0.5];
    y = [0, 0, 0.5];
    fill(x,y,'r')

為了調用 fill 函數，我們需要先創建橢圓數據點生成函數，用來生成橢圓和圓形的邊界的 X 和 Y 坐標

% 橢圓數據點生成函數
function [X,Y]=getEllipse(Mu,XR,YR,theta,pntNum)
  % Mu      |  中心點
  % XR,YR   |  旋轉前X,Y半軸長度
  % theta   |  旋轉角度
  % pntNum |  生成數據點個數
  tList = linspace(0,2*pi,pntNum);
  X = cos(tList).*XR;
  Y = sin(tList).*YR;
  rotateMat = [cos(theta),-sin(theta);sin(theta),cos(theta)];
  XY = rotateMat*[X;Y]+Mu(:);
  X = XY(1,:);
  Y = XY(2,:);
end

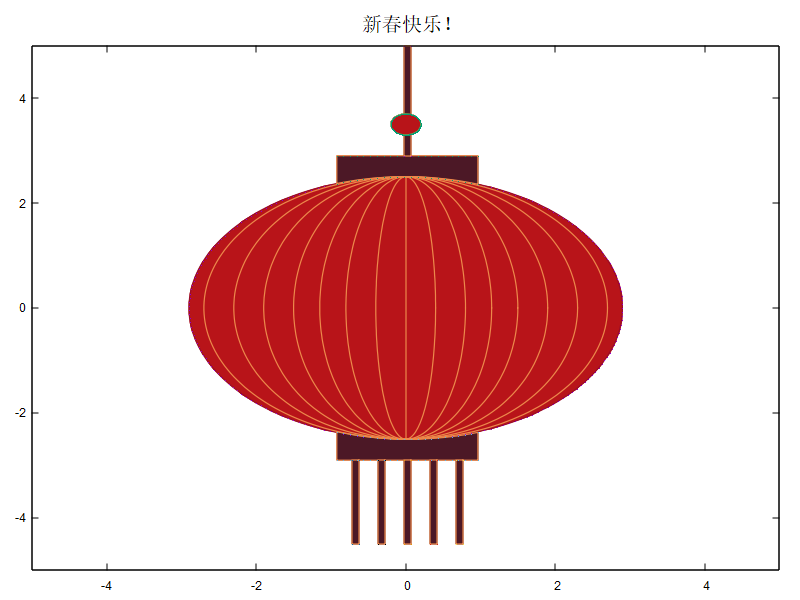

下面我們就可以開始燈籠的繪制了

clf
hold on
n = 0.4;
x = 1;
a = 0.1;
w = 2.7;h = 2.5; %燈籠主體橢圓的寬和高

% 繪制燈籠主體
[X0,Y0]=getEllipse([0,0],2.9,h,0,200);
fill(X0,Y0,[184,20,25]./255,'EdgeColor',[153,12,40]./255,'LineWidth',1.2)

% 繪制輻線
[X,Y]=getEllipse([0,0],w,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
[X,Y]=getEllipse([0,0],w-n,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
[X,Y]=getEllipse([0,0],w-2*n,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
[X,Y]=getEllipse([0,0],w-3*n,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
[X,Y]=getEllipse([0,0],w-4*n+0.05,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
[X,Y]=getEllipse([0,0],w-5*n+0.1,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
[X,Y]=getEllipse([0,0],w-6*n+0.1,h,0,200);plot(X,Y,'Color',[236,136,74]./255,'LineWidth',1.2)
plot([0,0],[-h,h],'Color',[236,136,74]./255,'LineWidth',1.2)

% 計算其它部件需要的邊界坐標
X1 = X0(abs(X0)<=x);
X2 = X1(1:size(X1,2)/2);
X3 = X1(size(X1,2)/2+1:end);
Y1 = Y0(abs(X0)<=x);
Y2 = Y1(1:size(Y1,2)/2);
Y3 = Y1(size(Y1,2)/2+1:end);
XX1 = X0(abs(X0)<=a);
XX2 = XX1(1:size(XX1,2)/2);
XX3 = XX1(size(XX1,2)/2+1:end);
YY1 = ones(1,size(XX2,2)).*(-w-0.2);
YY2 = ones(1,size(XX2,2)).*(-h-2.5);
YY3 = ones(1,size(XX2,2)).*(-h-2);


% 繪制其它部分
Y4 = ones(1,size(Y2,2)).*(w+0.2);
fill(X1,[Y2,Y4],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)

Y5 = ones(1,size(Y2,2)).*-(w+0.2);
fill(X1,[Y3,Y5],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)

fill(XX1,[YY1,YY3],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)
fill(XX1.+0.7,[YY1,YY3],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)
fill(XX1.-0.7,[YY1,YY3],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)
fill(XX1.+0.35,[YY1,YY3],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)
fill(XX1.-0.35,[YY1,YY3],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)
fill(XX1,[-YY1,-YY2],[76,24,38]./255,'EdgeColor',[236,136,74]./255,'LineWidth',1.2)

[X6,Y6]=getEllipse([0,h+1],0.2,0.2,0,200);
fill(X6,Y6,[184,20,25]./255,'EdgeColor')

% 調整坐標軸
axis([-5 5 -5 5])
hold off
title("新春快樂！")

0 2023-01-11

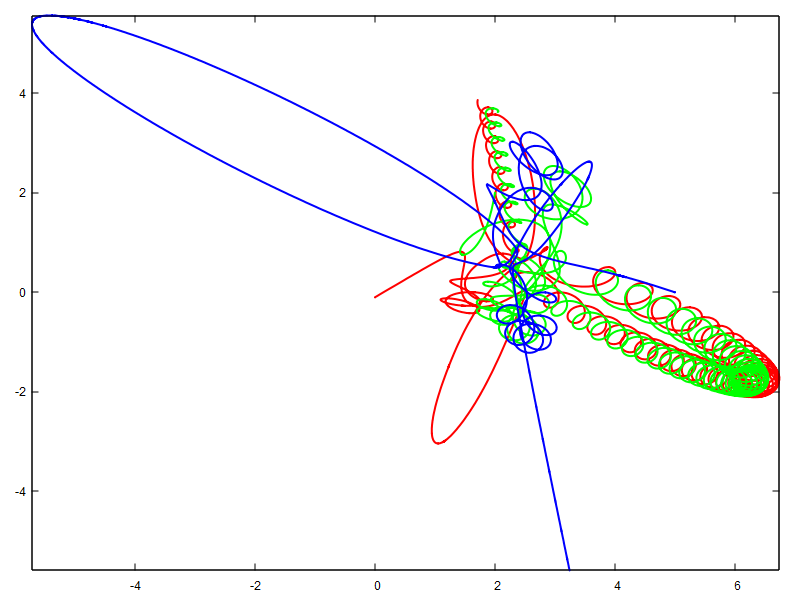

三體系統在北太天元上的模擬


（文章靈感來自盧朓老師的B站視頻）

最近電視劇《三體》的大熱，引起了大家對三體系統的注意力，今天就讓我們?cè)诒碧煸厦婺M一下三體系統的運動軌跡

首先，什么是三體系統呢？

三體（three-body problem）
天體力學中的基本力學模型。研究三個可視為質點的天體在相互之間萬有引力作用下的運動規律問題。
這三個天體的質量、初始位置和初始速度都是任意的。
----------------------------摘自百度百科

簡單的說，就是我們需要模擬三個恒星組成的系統的三體運動。

詳細代碼如下，代碼摘自互聯網

%模擬三個恒星組成的系統的三體運動
clear
load_plugin("time");
%為了使用北太天元軟件的pause插件函數
close all
% 三個恒星的質量都是1
ms = 1 ;
mt = 1 ;
mj = 1 ;
% 無量綱后萬有引力常數設置為1
G = 1 ;
%初始條件 [xs,ys,xt,yt,xj,yj,vxs,vys,vxt,vyt,vjx,vjt]
CI = [0 -0.1 2 2 5 0 0 0 0 0 0 0];
%初始時刻to = 0;
%計算終止時刻t
f = 120;
%由位置的導數速度，速度的導數是加速，牛頓第二定律
% 以及萬有引力定律得到常微分方程組
fxy = @(ps, pt, pj,ms,mt,mj) ...G*( mt.*(pt-ps)./norm(pt-ps).^3 ...+ mj.*(pj-ps)./norm(pj-ps).^3 );
F = @(t,Y) [Y(7);Y(8);Y(9);Y(10);Y(11);Y(12);...
      fxy(Y([1,2]),Y([3,4]),Y([5,6]),ms,mt,mj); ...
      fxy(Y([3,4]),Y([1,2]),Y([5,6]),mt,ms,mj); ...
      fxy(Y([5,6]),Y([3,4]),Y([1,2]),mj,mt,ms); ...];
%使用ode45求解常微分方程組的初值問題
[t,Y]=ode45(F,[to,tf],CI);
%plot(Y(:,1),Y(:,2),'r',Y(:,3),Y(:,4),'g',Y(:,5),Y(:,6),'b')
yo = Y(1) ;
dto = 0.3 ;
plotmax = 100 ;
T=to ;
xmin = min(min(Y(:,[1,3,5])));
%三個質點的x坐標（在所有時刻)的最小值
xmax = max(max(Y(:,[1,3,5])));
ymin = min(min(Y(:,[2,4,6])));
%三個質點的y坐標（在所有時刻)的最小值
ymax = max(max(Y(:,[2,4,6])));
clf
close all
figure('Position',[0 0 1550 800])
hold off
told = 0;
for i = 1:length(Y(:,1))
    dt = abs(Y(i,1)-yo)/abs(Y(i,7));
    if dt >= dto
        if i>plotmax
            shift = plotmax;
        else
            shift = i-1;
        end
        plot(...
            [xmin,xmax],[ymin,ymax], 'w', ... %畫一個白色的斜線代替axis([xmin,xmax,ymin,ymax])設置畫圖范圍
            Y(i-shift:i,1),Y(i-shift:i,2),'r','LineWidth',2, ... %畫第一個恒星在i-shift個時刻和第i個時刻件的軌跡
            Y(i,1),Y(i,2),'-or','LineWidth',4, ... %畫第一個恒星在第i個時刻所在的位置
            Y(i-shift:i,3),Y(i-shift:i,4),'g','LineWidth',2, ...
            Y(i,3),Y(i,4),'-og','LineWidth',4, ...
            Y(i-shift:i,5),Y(i-shift:i,6),'b','LineWidth',2, ...
            Y(i,5),Y(i,6),'-ob','LineWidth',4)
        title(sprintf('時間=%f',t(i)))
        T=[T;t(i)];
        yo = Y(i,1) ;
        vo = Y(i,7) ;
        end
 pause(0.01)
 end
 X=[0:1:length(T)-1];
 figure(2)
 plot(X,T)
 plot(Y(:,1),Y(:,2),'r', 'LineWidth',2, ...
 Y(:,3),Y(:,4),'g','LineWidth',2, ...
 Y(:,5),Y(:,6),'b', 'LineWidth',2)
 unload_plugin("time")

1 2023-02-10

Windows下使用MSYS2開發和SDK教程

首先是一些相關資源的分享：

1. Windows下MSYS2 開發環境的地址：打包好的MSYS2的百度云地址

2. SDK相關開發教程和視頻：開發示例文檔，開發教程視頻

下面是如何在MSYS2 下編譯SDK：

項目的目錄結構可以參考下面：

將下載的sdk文件放到 include 目錄下

將需要開發的 cpp 文件放在 src 下面。

myproject:
    - include
        - bin
        - include
        - lib
    - src
        - main.cpp
        - *.cpp
    - CMakeLists.txt

2. SDK項目一般使用CMAKE 來進行編譯的，下面就是一個CMAKE需要的 CMakeLists.txt 的示例模板

cmake_minimum_required(VERSION 3.10)
project(main VERSION 1.0.0)
# 將所有 .cpp 文件列出來
file(GLOB PLUGIN_SOURCE src/*.cpp)

# add_library 表示增加一個庫文件目標
# 由于是使用 dlopen() 載入，需要是 MODULE 類型
add_library(${PROJECT_NAME} MODULE ${PLUGIN_SOURCE})
# 插件的文件名總是 main
set_target_properties(${PROJECT_NAME} PROPERTIES OUTPUT_NAME "main")
# module 類型的庫不需要 lib 前綴
set_target_properties(${PROJECT_NAME} PROPERTIES PREFIX "")

# 鏈接 bex
add_library(bex SHARED IMPORTED)
set_target_properties(bex PROPERTIES INTERFACE_INCLUDE_DIRECTORIES ${PROJECT_SOURCE_DIR}/include/include)
set_target_properties(bex PROPERTIES IMPORTED_LOCATION ${PROJECT_SOURCE_DIR}/include/bin/libbex.dll)
set_target_properties(bex PROPERTIES IMPORTED_IMPLIB ${PROJECT_SOURCE_DIR}/include/lib/libbex.dll.a)

target_link_libraries(${PROJECT_NAME} bex)

3. 如何使用 msys2 構建

打開 msys2 版的 mingw64 窗口（解壓后 msys64-tmp 目錄下的 mingw64.exe），進入到 SDK的開發目錄層后新建一個 build 目錄用于存儲編譯的文件

cd <my_project>
mkdir build && cd build

進行 configure

cmake .. -G "MinGW Makefiles"

進行編譯

為了方便可以設置一下 bash alias，將mingw32-make命名為make

nano ~/.bashrc

在最后一行添加：

alias make='mingw32-make'

重新加載bash信息

. ~/.bashrc

進行編譯：

make -jN # N 表示開啟的線程數

編譯結束后會看到 main.dll

在北太天元的安裝目錄下的 plugins 文件夾下新建一個文件夾，名字為你開發插件的名字，例如 myplugin

然后在北太天元的

幫助 -> 插件

加載

---------------------------------------------------------------

示例中用到的所有文件附件：

附件

0 2023-03-21

FAME2.0使用教程

三維光子晶體能帶結構計算的快速算法（FAME，F(xiàn)ast Algorithms for Maxwell's Equations）

作者：南京應用數學中心林文偉教授團隊及東南大學李鐵香教授團隊

用途：光通訊、光子集成器件設計及國防科技等領域的研究

4.0版本的北太天元更新了FAME到FAME2.0，包括Windows版本和Ubuntu22.04版本。

FAME2.0 需要 CUDA環境才能正常加載和使用，推薦 NVIDIA? GeForce? GTX 1050、Tesla? K40、Quadro? P1000 及以上顯卡，并推薦安裝 CUDA 10 及以上版本。

FAME2.0配套的CUDA環境可以在網盤上下載，下載對應的系統的庫文件后放到軟件安裝目錄/plugins/FAME目錄下

通過網盤分享的文件：FAME2.0依賴庫

鏈接: https://pan.baidu.com/s/1MQVk8xjzHclt19gpFxmI9Q?pwd=j26v 提取碼: j26v

2 2024-11-19

探路者

下面介紹一下北太天元提供的二維圖形

三維圖形

佳節臨近，今天給大家分享一下如何使用北太天元繪制一個燈籠

首先是一些相關資源的分享：

下面是如何在MSYS2 下編譯SDK：

項目的目錄結構可以參考下面：

2. SDK項目一般使用CMAKE 來進行編譯的，下面就是一個CMAKE需要的 CMakeLists.txt 的示例模板

3. 如何使用 msys2 構建

產品介紹

生態合作

服務支持

關于我們

發送私信

探路者

下面介紹一下北太天元提供的二維圖形

三維圖形

佳節臨近，今天給大家分享一下如何使用北太天元繪制一個燈籠

首先是一些相關資源的分享：

下面是如何在MSYS2 下編譯SDK：

項目的目錄結構可以參考下面：

2. SDK項目一般使用CMAKE 來進行編譯的， 下面就是一個CMAKE需要的 CMakeLists.txt 的示例模板

3. 如何使用 msys2 構建

產品介紹

生態合作

服務支持

關于我們

發送私信

2. SDK項目一般使用CMAKE 來進行編譯的，下面就是一個CMAKE需要的 CMakeLists.txt 的示例模板
